 LWL-Kabel/Leitungen sind ohne Schleifen, z.B. von der Trommel,
gleichmäßig ruck- und drallfrei abzuziehen.
 Bei Verlegung in Schutzrohren ist darauf zu achten, dass diese keine
scharfen Kanten aufweisen und Abknickungen vermieden werden.
 Grundsätzlich sind die jeweils gültigen Verlegevorschriften wie VDE
etc. zu berücksichtigen.
 Im Bereich von Verteilerschränken / Spleiß- und Übergangsstellen
sollte eine entsprechende Kabelreserve vorgesehen werden.

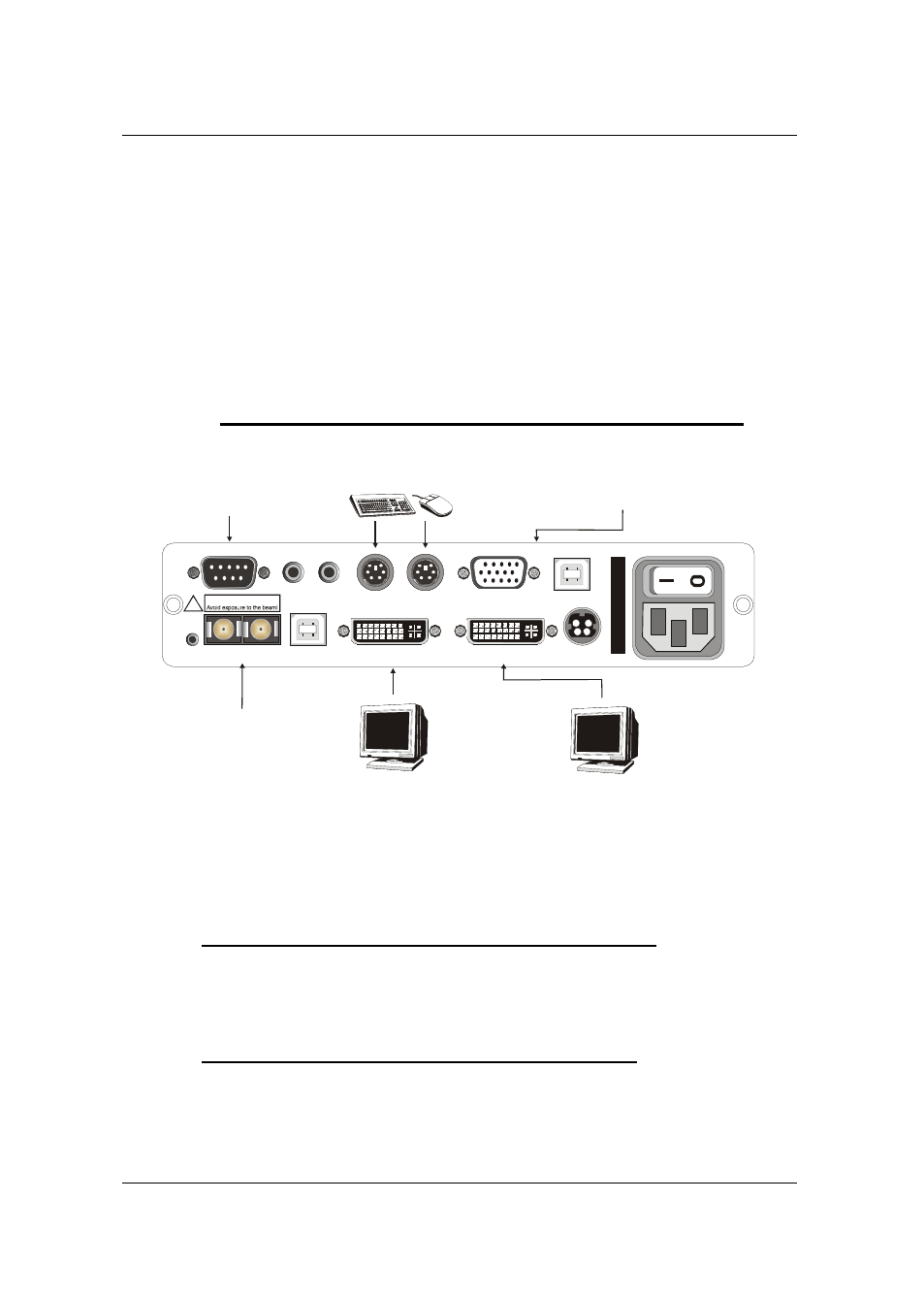

3.2 Installation der Sendeeinheit LwLVision-PC
Line In Line Out
DVI / VGA CPU DVI / VGA Out
RS 232
Transmission Service
Mouse Keyb. PS/2
! Possible eye injury!
Keyb./ Mouse CPU
PS/2 U SB
CPU
USB 1.1
C
las
s 1
La
se
r Pr
od
uc
t
Anschluß der PS/2
Tastatur und Maus
für die lokale Konsole
Verbindung zum
seriellen Port
des lokalen Rechners
über RS232-M/F-2
Rechnerseitiger Anschluß des
Monitors; entweder digital oder
analog
Anschluß des
LwLVision-Rem
über das Kabel
K-LwLs-x
Rechnerseitiger Anschluß der PS/2
Tastatur und Maus über ;
alternativ Anschluss von USB Tastatur
und Maus über
KM-Y-2
USB-AM/BM-2
Red. Power
Main Power
 Monitor-, Tastatur- und Maus vom Rechner abziehen.
 Monitor / VGA (bei Verwendung des LwL-Set/VGA-x):
Stecken Sie den VGA Stecker des Kabels
HD15-M/DVI-I-M-x
(x=2
oder 5 Meter) in die VGA-Schnittstelle des Rechners.
alternativ
 Monitor / DVI (bei Verwendung des LwL-Set/DVI-x):
Stecken Sie den DVI-I Stecker des Kabels DVI-D-M/M-x (x=2 oder 5
Meter) in die DVI-Schnittstelle des Rechners.
Seite 10
Anschluß des digitalen Monitors
für die lokale Konsole;
zum Anschluss eines analogen
Monitors einen optionalen
Adapter verwenden
