Guntermann & Drunck GmbH Installations- und
Bedienungsanleitung LwLVision
Seite 21
6.3.1.3 Einstellungen im Menü Image Config
Nachdem Sie das Image Config aufgerufen haben, stehen Ihnen in dem
geöffneten Fenster folgende Einstellmöglichkeiten für analoge Bildsignale zur
Verfügung:
 Festlegung des Videokanalwechsel (nur LwLVision/MC2-System)
 Definition der horizontalen Bildlage (X Pos.)
 Definition der vertikalen Bildlage (Y Pos.)
 Tracking
 Phase
 Helligkeit (Brightness)
 Kontrast (Contrast)

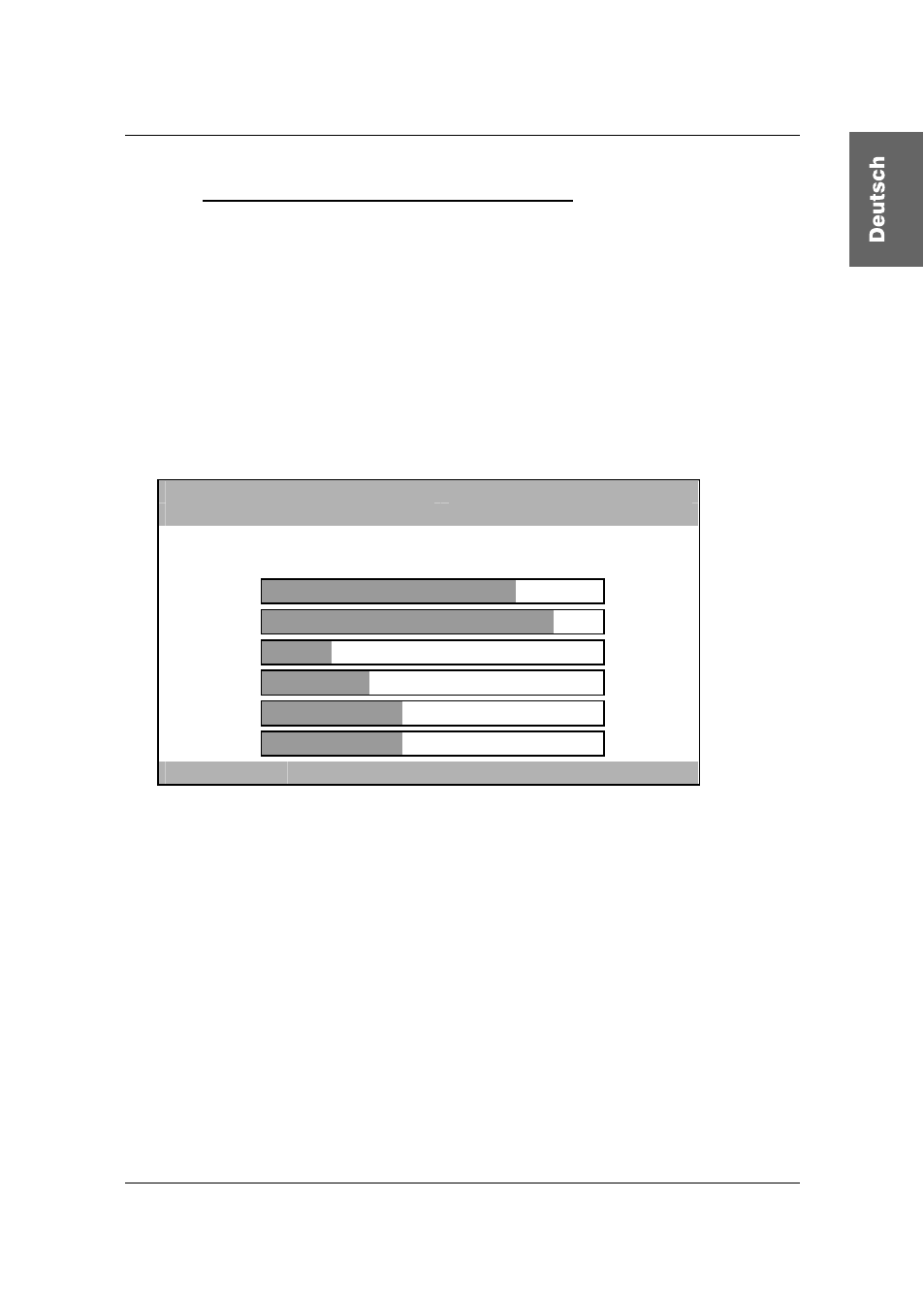

I m a g e C o n f i g L W L M
active channel
1 ► 2◄
Automatic adjust:
X Pos.: . 306
Y Pos.: . 39
Tracking: . 1376
Phase: . 96
Brightn.: . 128
Contrast: . 128
Esc
ESC : beendet das Image Config Menü und speichert die Änderungen
Zwischen den einzelnen Einträgen können Sie mit den Pfeil Auf/Pfeil Ab-
Tasten wechseln.
Die Einträge innerhalb dieses Fensters haben folgende Bedeutung:
Active Channel: Durch Drücken der Leertaste (toggle) oder den Pfeil-
Tasten (rechts/links) wechseln Sie zwischen den
beiden Kanälen (nur bei LwLVision/MC2). Inaktive
Kanäle werden durch eine hellblaue Schrift angezeigt.
Automatic Adjust: Durch Drücken der Taste Enter erfolgt eine
Neuermittlung der Signalinformationen durch das
LwLVision
X POS.: Einstellung der horizontalen Bildlage (linke Kante)
Y POS.: Einstellung der vertikalen Bildlage (obere Kante)
