10 Informationen zur Audioübertragung

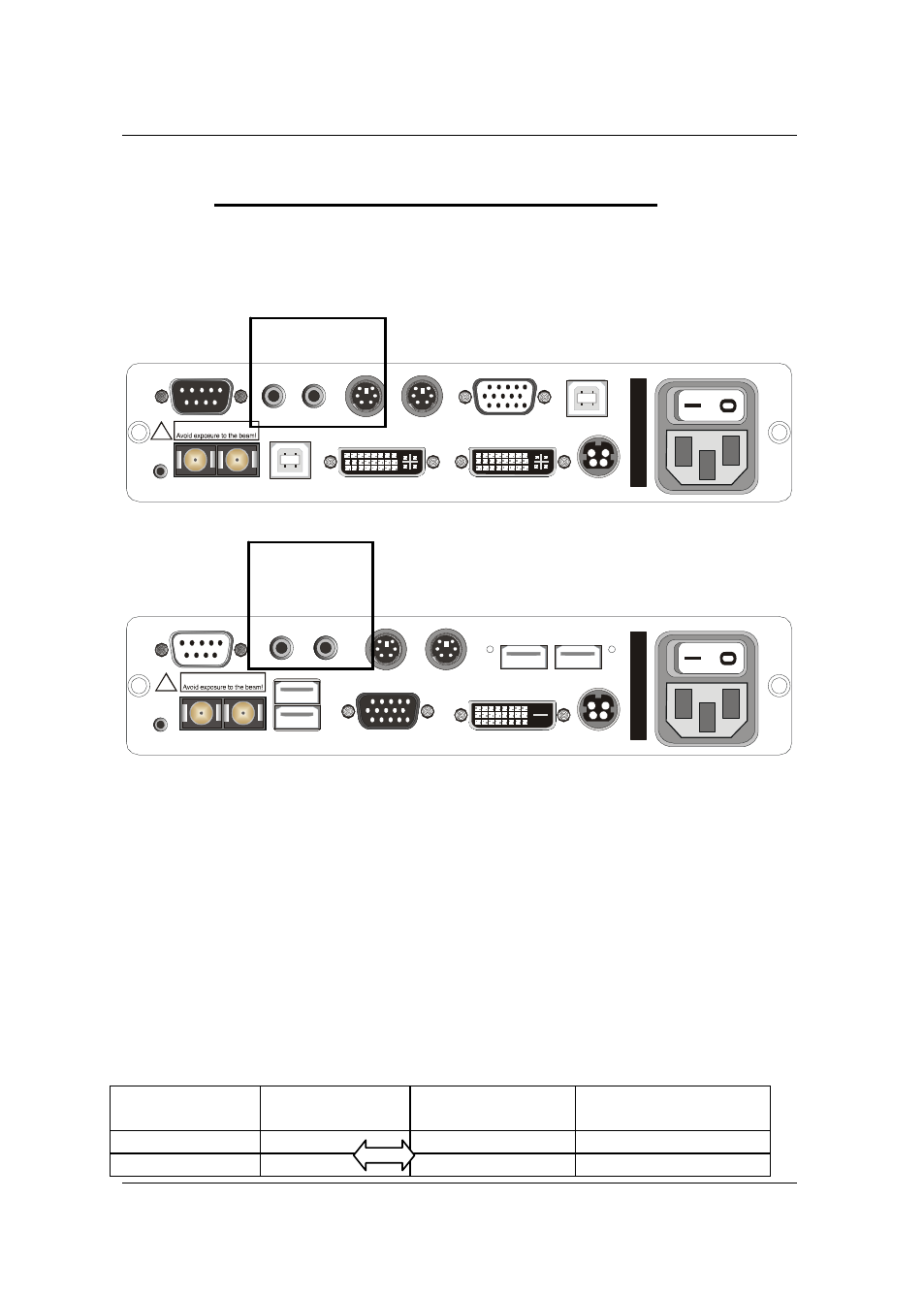

Das LwLVision bietet eine bidirektionale Stereo-Audio-Übertragung in
nahezu CD-Qualität an.
Dazu befinden sich am LwLVision-PC die Audioschnittstellen
 Line In
 Line Out
Line In Line Out
DVI / VGA CPU DVI / VGA Out
RS 232
Transmission Service
Mouse Keyb. PS/2
! Possible eye injury!
Keyb./ Mouse CPU
PS/2 US B
CPU
USB 1.1
Red. Power
C
las
s 1
La
ser Pr
od
uc
t
Main Power
Seite 62
Am LwLVision-Rem befinden sich folgende Audioschnittstellen:
 Line In
 Micro In
 Speaker
Mouse Keyb.
Micro In Speaker
VGA Out DVI Out
RS 232
Transmission Service
PS/2
Mouse Keyb. USB
! Possible eye injury!
USB 1.1
Devices
USB 1.1
Devices Red. Power
C
las
s 1
La
ser
Pr
o
duc
t
Main Power
Der Ausgang gibt dabei jeweils die Audiosignale aus, die am Eingang des
anderen Endes der Übertragungsstrecke eingespeist werden.
Die Übertragung der Audiosignale erfolgt digital über die Lichtwellen-Kabel
und ist somit von der Kabellänge unabhängig.
Die Digitalisierung erfolgt mit einer Auflösung von 18 Bit und einer Abtastrate
von 48kHz bei einer Bandbreite von 22 kHz.
Die Anschlüsse sind als 3,5 mm Klinkenbuchsen ausgeführt.
Die Eingänge Micro In und Line In der jeweiligen Geräte können wahlweise,
also nicht gleichzeitig, genutzt werden.
Der Eingang Micro In ist mit einer Vorverstärkung von 20 dB ausgestattet.
Als Beispiel die Verbindungen im wahrscheinlich häufigsten Einsatzfall:
PC LwL
Vision-PC
LwL
Vision-Rem Peripherie
1. Line-Out => Line-In Line-Out <= Aktivlautsprecher
2. Line-In => Line-Out Micro-In <= Mikrofon
