Guntermann & Drunck GmbH

Installations- und
Bedienungsanleitung LwLVision

Monitor
Verbinden Sie anschließend den DVI-I-Stecker des jeweils
eingesetzten Kabels (ist bei beiden Kabeln identisch) mit der
Schnittstelle

DVI/VGA IN des LwLVision-PC

Keyboard/Mouse -> PS/2 Installation:

Stellen Sie nun mittels der beiden PS/2-Stecker des Kabels

SOKA-G2

die Verbindung zur

Keyboard- und Mouseschnittstelle des

Rechners her. Die beiden Stecker sind mit entsprechenden Symbolen
versehen.

Verbinden Sie anschließend den HD15-Stecker mit der Schnittstelle

Keyb./Mouse CPU PS/2 des LwLVision-PC

alternativ

Keyboard/Mouse -> USB Installation:

Stellen Sie nun mittels des USB-Stecker des Kabels

USB-AM/BM-x

die Verbindung zur

Keyboard- und Mouseschnittstelle des

Rechners her.

Verbinden Sie anschließend den USB-B-Stecker mit der Schnittstelle

Keyb./Mouse CPU USB des LwLVision-PC

 Das

Anschlusskabel

RS232-M/F-x

(x=2, 4, 6 od. 9 Meter) mit einer

COM-Schnittstelle des Rechners und der Schnittstelle

RS232 des

LwLVision-PC verbinden (Belegung 1:1).

 Das

Verlängerungskabel

K-LwL(S)-x

in die Schnittstelle

TRANSMISSION (Buchse) der Sendeeinheit einstecken.

Line In Line Out

DVI / VGA CPU

DVI / VGA Out

RS 232

Transmission

Service

Mouse

Keyb. PS/2

!

Possible eye injury!

Keyb./ Mouse CPU

PS/2 U

SB

CPU

USB 1.1

Red. Power

C

lass

1

Lase

r

P

roduc

t

Main Power

Mouse

Keyb.

Micro In Speaker

VGA Out

DVI Out

RS 232

Transmission

Service

PS/2

Mouse

Keyb. USB

!

Possible eye injury!

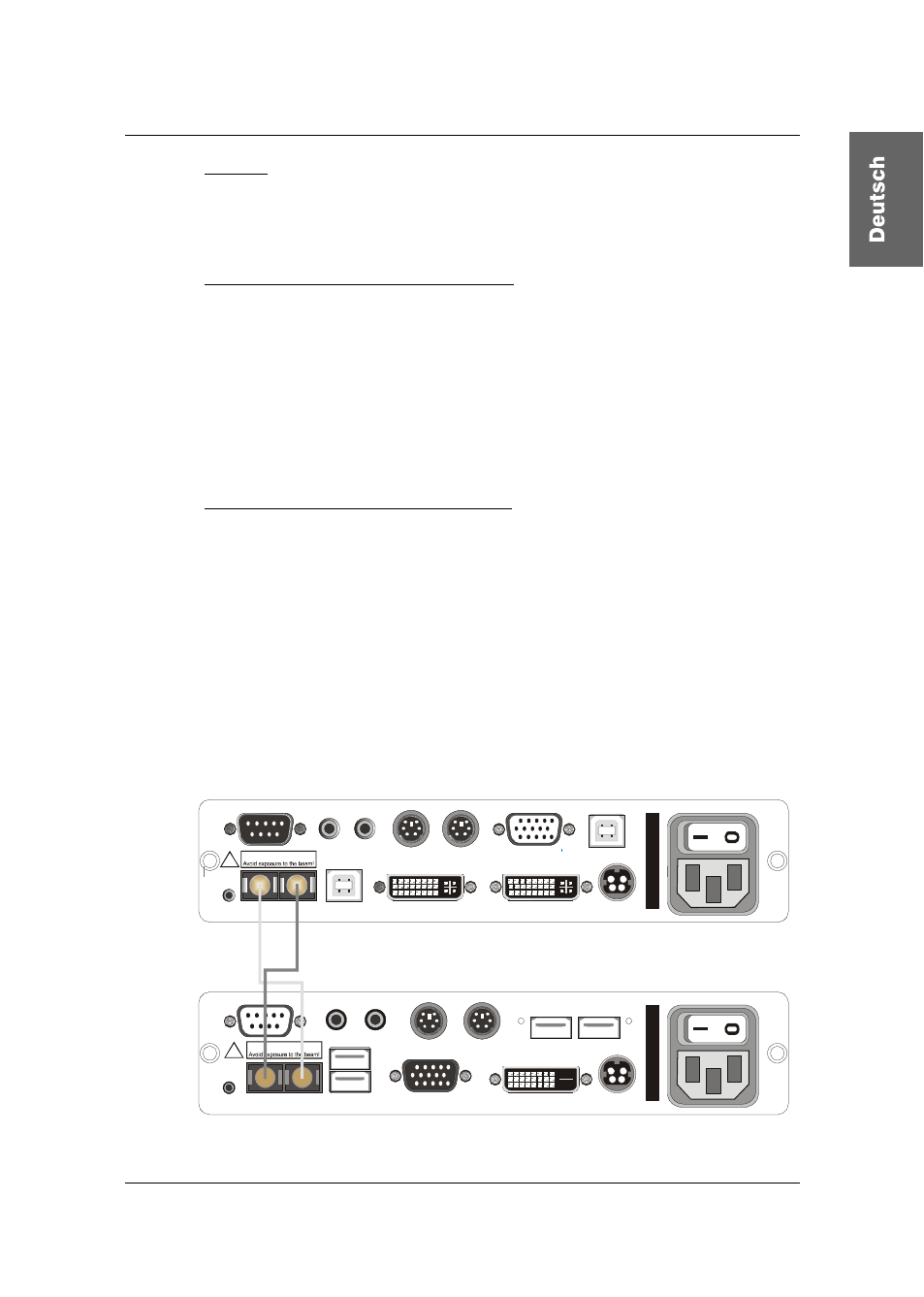

Verbindung zwischen beiden Geräten über ein gekreuztes

Lichtwellenkabel (K-LwLs-x) -> a/b auf b/a (Kennzeichnung auf dem
SC-Duplex-Stecker

USB 1.1

Devices

USB 1.1

Devices

Red. Power

C

la

ss 1

Laser

P

roduct

Main Power
