Guntermann & Drunck GmbH Installations- und
Bedienungsanleitung LwLVision
Anschluss der lokalen Konsole:
 Den Stecker der lokalen Tastatur und der lokalen Maus in die
Schnittstelle
Keyb. beziehungsweise MOUSE PS/2 an der
Sendeeinheit LwLVision-PC stecken.
 Den lokalen Monitor an die Buchse DVI/VGA Out anschließen. Beim
Einsatz eines analogen Monitors (VGA-Signal), verwenden Sie bitte
einen optionalen Adapter zum Anschluss am LwLVision-PC
3.2.1 Videoanschluss am LwLVision/MC2-PC
 Verbinden Sie die Anschlusskabel HD15-M/DVI-I-M- 2
(bei einem
VGA-Anschluss) oder DVI-D-M/M-2 (bei einem DVI-Anschluss) mit
den weiteren Videokanälen des Rechners.
 Verbinden Sie die anderen Enden des eingesetzten Kabels mit den
Schnittstellen DVI/VGA In 2
 Anschluss des Verlängerungskabel
Stecken Sie das Verlängerungskabel
K-LwL(S)-x
oder
K-
LwL(S)-x
in die Schnittstelle Transmission 2 der Sendeeinheit.

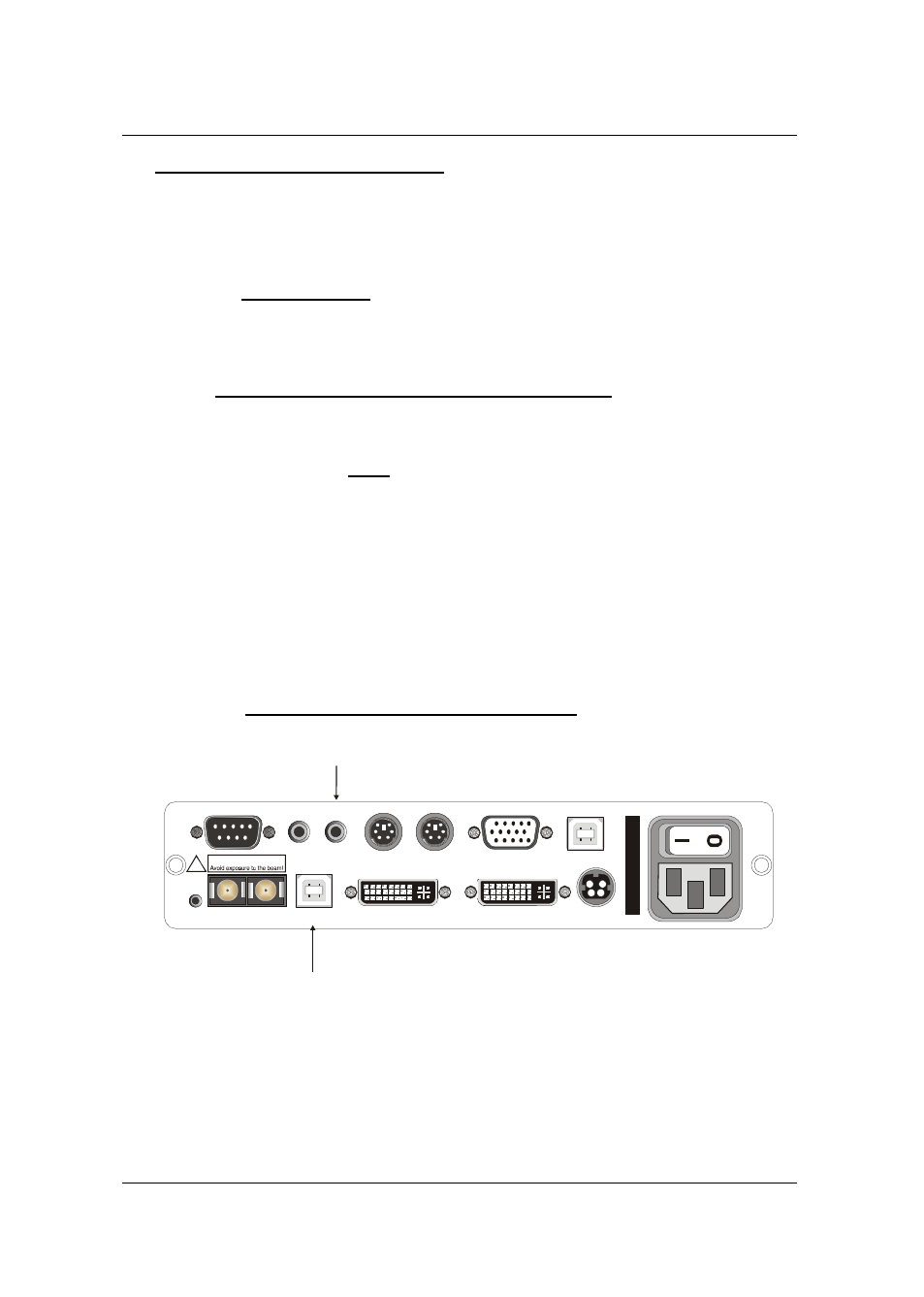

3.2.2 Weitere Anschlussmöglichkeiten
Line In Line Out
DVI / VGA CPU DVI / VGA Out
RS 232
Transmission Service
Mouse Keyb. PS/2
! Possible eye injury!
Keyb./ Mouse CPU
PS/2 USB
CPU
USB 1.1
Red. Power
C
la
ss
1
La
ser
P
rod
uc
t
Main Power
Audioanschluß über Audio-M/M-2
Verbindung zum USB-Port des
Rechners über USB-AM/BM-2
Seite 12
 Anschluss von Audio
Das Anschlusskabel
Audio-M/M-2-x (x=2, 4, 6 od. 9 Meter) mit
einer Line-Out-Schnittstelle des Rechners (oder einem anderen
Audiogerät) und der Schnittstelle Line IN des LwLVision-PC
verbinden.
