106 Betriebsart Maschine
3.8 Einler
nbetr
ieb (T
eac
h
-in)

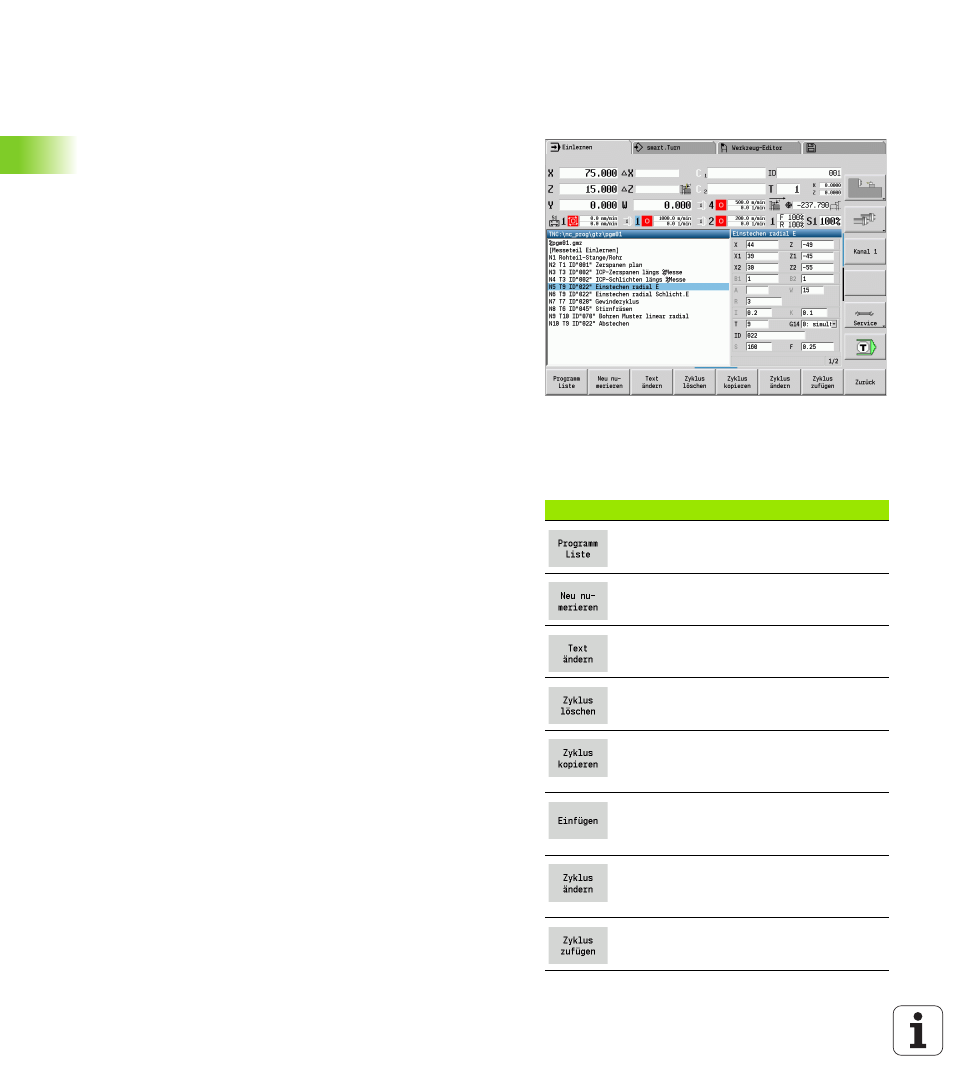

3.8 Einlernbetrieb (Teach-in)
Einlernbetrieb
Im Einlernbetrieb führen Sie die Werkstückbearbeitung schrittweise
mithilfe der Teach-in-Zyklen durch. Die MANUALplus „lernt“ diese
Werkstückbearbeitung und speichert die Arbeitsschritte in einem
Zyklenprogramm, das Sie jederzeit wiederverwenden können.
Einlernen
wird per Softkey eingeschaltet und in der Kopfzeile
angezeigt.
Jedes Einlern-Programm hat einen Namen und eine Kurzbezeichnung.
Jeder Zyklus wird in einem nummerierten Satz dargestellt. Die
Satznummer hat für den Programmablauf keine Bedeutung, die Zyklen
werden nacheinander abgearbeitet. Steht der Cursor auf einem
Zyklensatz, zeigt die MANUALplus die Zyklusparameter an.
Der Zyklensatz beinhaltet:
 Satznummer
 verwendetes Werkzeug (Revolverplatznummer und WKZ-ID)
 Zyklus-Bezeichnung
 Nummer der ICP-Kontur bzw. des DIN-Unterprogramms (nach „%“)
Einlern-Zyklen programmieren
Wenn Sie ein neues Teach-in-Programm erstellen, erfolgt das für
jeden Zyklus nach dem Verfahren „Eingabe – Simulation – Ausführen
– Speichern“. Die einzelnen nacheinander ausgeführten Zyklen
ergeben das Zyklenprogramm.
Sie ändern bestehende Teach-in-Programme durch Ändern der
Zyklusparameter, durch Löschen vorhandener Zyklen und durch
Hinzufügen neuer Zyklen.
Wenn Sie den Modus Einlernen verlassen oder die Maschine
ausschalten, bleibt das Einlern-Programm erhalten.
Den Editor zur Erstellung von ICP-Konturen erreichen Sie per Softkey,
wenn Sie einen ICP-Zyklus aufrufen (siehe “ICP-Editor im
Zyklenbetrieb” auf Seite 363).
DIN-Unterprogramme programmieren Sie im smart.Turn-Editor und
binden sie dann in einen DIN-Zyklus ein. Den smart.Turn-Editor
erreichen Sie per Softkey DIN Edit, wenn Sie den DIN-Zyklus
anwählen oder über die Betriebsartentaste.
Softkeys
Zur „Auswahl von Zyklenprogrammen“
umschalten.
Satznummern der Zyklen neu
nummerieren.
Programmbeschreibung eingeben/
ändern. Alphatastatur zuschalten.
Angewählten Zyklus löschen.
Zyklusparameter zwischenspeichern.
(Beispiel: Parameter des Schruppzyklus
für den Schlichtzyklus übernehmen).
Daten aus dem Zwischenspeicher
übernehmen. (Softkey erscheint nur,
nach Zyklus kopieren.)
Zyklusparameter oder -modus ändern.
Der Zyklustyp kann nicht geändert
werden.
Neuen Zyklus unterhalb des Cursors
einfügen.
