398 ICP-Programmierung
5.9 K
o
nt
ur
element
e
Stir
nfläc
h
e
5.9 Konturelemente Stirnfläche
Mit den „Konturelementen der Stirnfläche“ erstellen Sie komplexe
Fräskonturen.
 Zyklenbetrieb: Konturen für axiale ICP-Fräszyklen
 smart.Turn: Konturen für die Bearbeitung mit der C-Achse
Konturelemente der Stirnfläche vermaßen Sie kartesisch oder polar.
Die Umschaltung erfolgt per Softkey (siehe Tabelle). Für die Definition
eines Punktes können Sie kartesische Koordinaten und
Polarkoordinaten mischen.

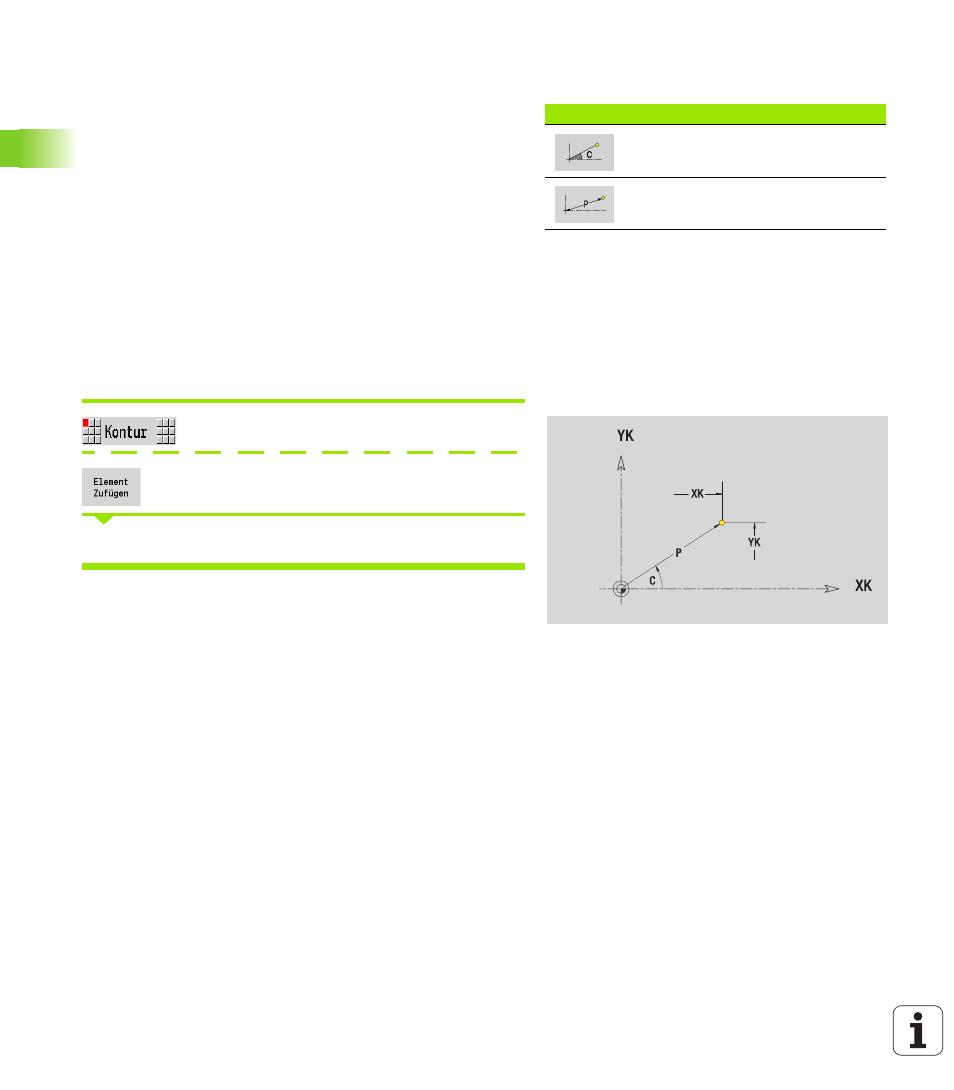

Startpunkt Stirnflächenkontur
Im ersten Konturelement der Kontur geben Sie die Koordinaten für
Startpunkt und Zielpunkt ein. Die Eingabe des Startpunktes ist nur im
ersten Kontutelement möglich. In nachfolgenden Konturelementen
ergibt sich der Startpunkt aus dem jeweils vorherigen Konturelement.
Menütaste Kontur drücken
Softkey Element Zufügen drücken
Startpunkt festlegen
Softkeys für Polarkoordinaten
Schaltet das Feld auf die Eingabe des
Winkels C um.
Schaltet das Feld auf die Eingabe des
Radius P um.
Parameter zur Definition des Startpunktes
XKS, YKS Startpunkt der Kontur
C
Startpunkt der Kontur polar (Winkel)
P Startpunkt der Kontur polar (Radiusmaß)
HC Bohr/Fräs-Attribut:
 1: Konturfräsen
 2: Taschenfräsen
 3: Flächenfräsen
 4: Entgraten
 5: Gravieren
 6: Konturfräsen und Entgraten
 7: Taschenfräsen und Entgraten
 14: Nicht bearbeiten
QF Fräsort:
 0: Auf der Kontur
 1: Innen/links
 2: Außen/rechts
