4.4 Abspanzyklen
Zerspanen plan
Abspanzyklen längs/plan wählen
Zerspanen plan wählen

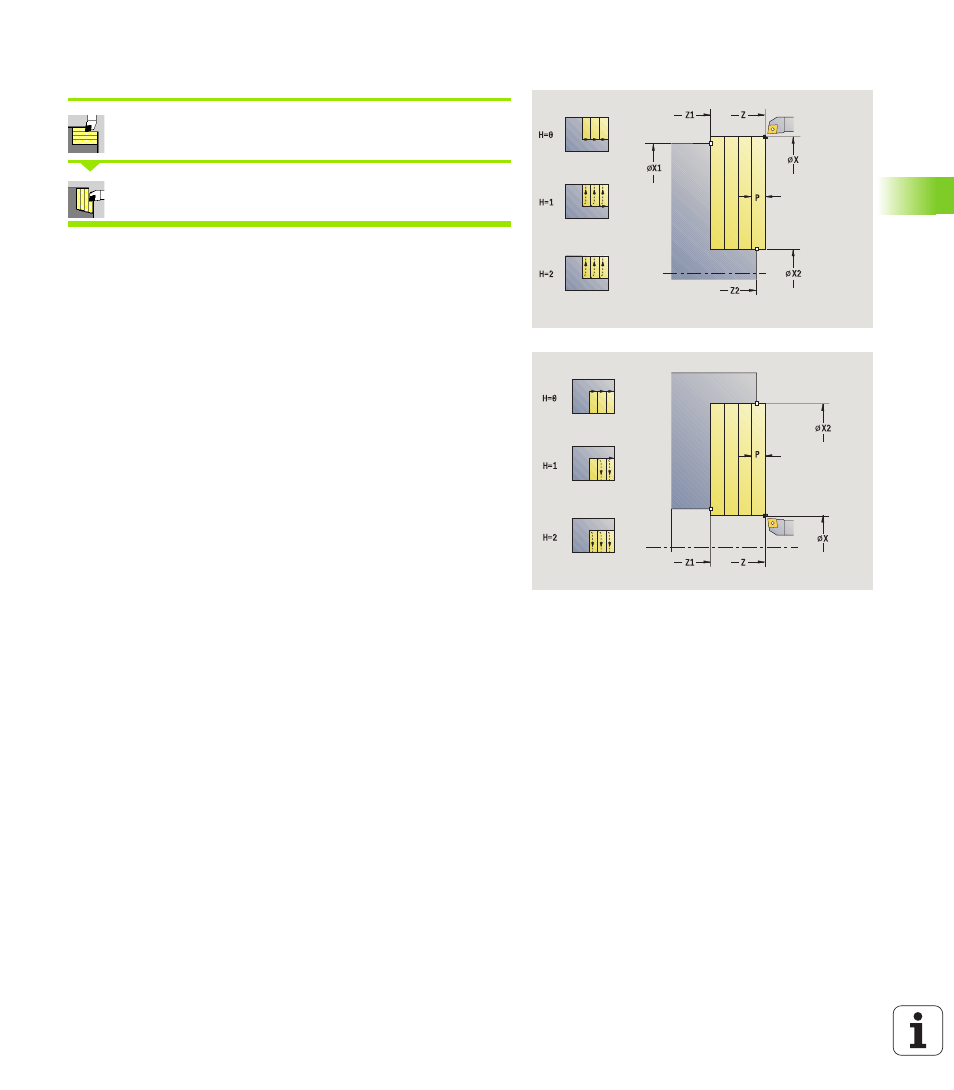

Der Zyklus schruppt das durch Startpunkt und Anfangspunkt Z1/
Endpunkt X2
beschriebene Rechteck.
Zyklusparameter
X, Z
Startpunkt
Z1 Anfangspunkt Kontur
X2 Endpunkt Kontur
P Zustelltiefe: maximale Zustelltiefe
H Konturglättung
 0: mit jedem Schnitt
 1: mit dem letzten Schnitt
 2: kein Glättungsschnitt
G47 Sicherheitsabstand (siehe Seite 128)
G14 Werkzeugwechselpunkt (siehe Seite 128)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
MT M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
MFS M am Anfang: M-Funktion, die am Anfang des
Bearbeitungsschrittes ausgeführt wird.
MFE M am Ende: M-Funktion, die am Ende des
Bearbeitungsschrittes ausgeführt wird.
WP Anzeige mit welcher Werkstückspindel der Zyklus
abgearbeitet wird (maschinenabhängig)
 Hauptantrieb
 Gegenspindel für die Rückseitenbearbeitung
