80 Betriebsart Maschine
3.3
Mas
c
hi
ne
nda
ten

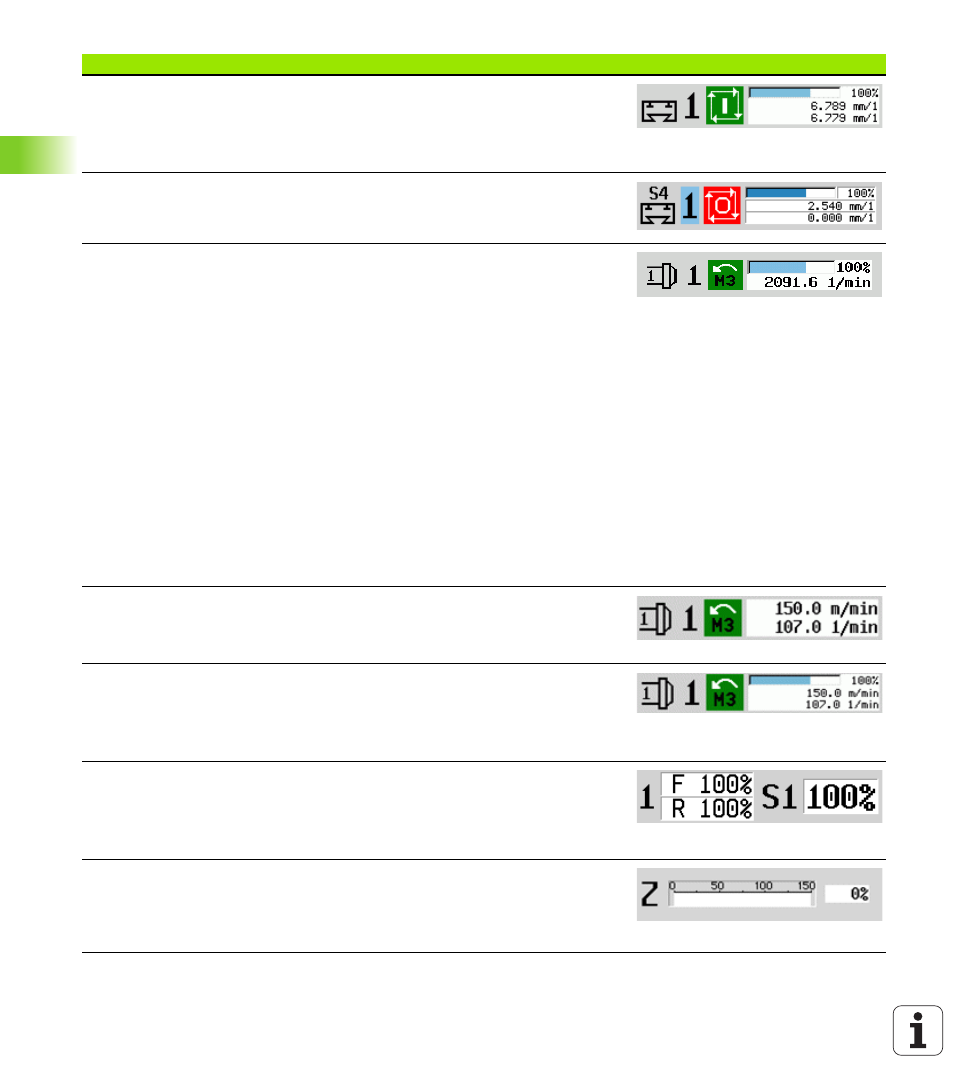

Schlitten-Anzeige und Zykluszustand
 oberes Feld: Einstellung des Override-Reglers
 mittleres Feld: programmierter Vorschub
 unteres Feld: Istvorschub
Schlitten-Anzeige bei der Rückseitenbearbeitung
 Bei einer Rückseitenbearbeitung wird die Schlittennummer blau hinterlegt
Spindel-Anzeige mit Spindelnummer, Getriebestufe und Spindelzustand
 oberes Feld: Einstellung des Override-Reglers
 unteres Feld: Istdrehzahl bzw. Spindelposition
Für alle Spindelanzeigen gilt:
 Spindelsymbol: schwarz=Spindelfreigabe erteilt; weiß=keine „Spindelfreigabe“
 Ziffer im Spindelsymbol: Getriebestufe
 Ziffer rechts neben Spindelsymbol: Spindelnummer
 wenn Spindeltaste vorhanden: Nummer der angewählten Spindel wird farbig
hinterlegt
 Spindelzustand: Siehe “Spindel” auf Seite 82.
 Anzeige der programmierten Drehzahl in „1/min“ oder m/min
 Anzeige der Istdrehzahl in „1/min“
 bei M19 und wenn vom Maschinen-Hersteller eingestellt bei Spindel-Stopp: statt
istdrehzahl wird die Spindelposition angezeigt
 Ist eine Spindel während des Synchronlaufs im Slave-Betrieb, wird statt der
programmierten Drehzahl der Wert „0“ angezeigt
Spindel-Anzeige mit Spindelnummer, Getriebestufe und Spindelzustand
 oberes Feld: programmierte Drehzahl
 unteres Feld: Istdrehzahl bzw. Spindelposition
Spindel-Anzeige mit Spindelnummer, Getriebestufe und Spindelzustand
 oberes Feld: Einstellung des Override-Reglers
 mittleres Feld: programmierte Drehzahl
 unteres Feld: Istdrehzahl bzw. Spindelposition
Override-Anzeige der aktiven Spindel
 F: Vorschub
 R: Eilgang
 S: Spindel
Auslastung der Antriebe: Auslastung des Antriebs in Bezug zum
Nenndrehmoment.
 digitale Achs- und Spindelantriebe
 analoge Achs- und Spindelantriebe, wenn vom Maschinen-Hersteller eingerichtet
Elemente der Maschinendatenanzeige
