HEIDENHAIN MANUALplus 620 421
5.13 Mant
elfläc
henk
ont
ur
en in smar
t.T
u
rn
5.13 Mantelflächenkonturen in
smart.Turn
ICP stellt im smart.Turn folgende Konturen für die Bearbeitung mit der
C-Achse zur Verfügung:
 komplexe Konturen, die mit einzelnen Konturelementen definiert
werden
 Figuren
 Bohrungen
 Muster von Figuren oder Bohrungen
Referenzdaten Mantelfläche
Den Referenzdaten folgt die Konturdefinition mit einzelnen
Konturelementen: Siehe “Konturelemente Mantelfläche” auf
Seite 404.
Den Bezugsdurchmesser XR können Sie mit der Funktion
„Referenzebene wählen“ ermitteln (siehe Seite 411). Der
Bezugsdurchmesser wird zur Umrechnung von Winkelmaß auf
Streckenmaß verwendet.
ICP generiert:
 die Abschnittskennung MANTEL mit dem Parameter
Bezugsdurchmesser. Bei geschachtelten Konturen generiert ICP
nur eine Abschnittskennung.
 ein G308 mit den Parametern Konturname und Frästiefe.
 ein G309 am Ende der Konturbeschreibung bzw. nach der Figur.

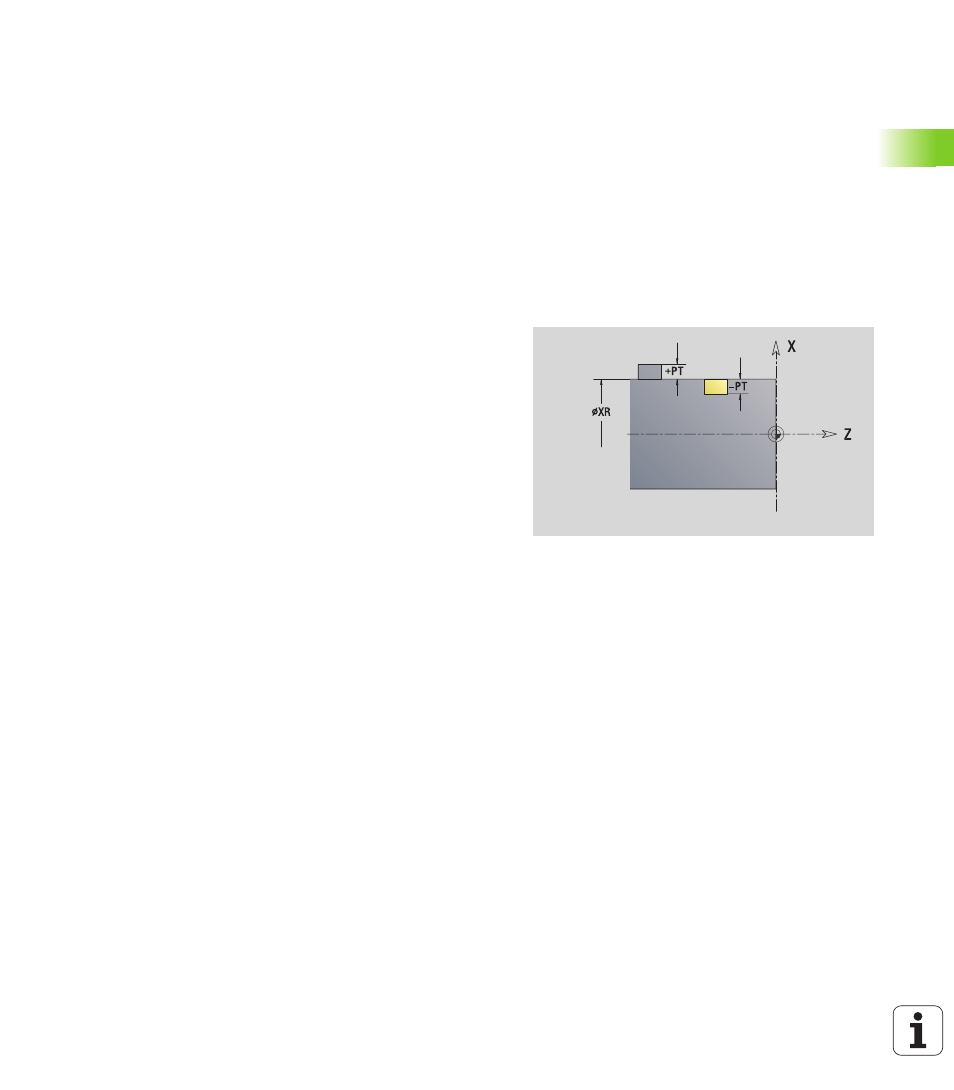

Parameter der Fräsbearbeitungen
ID
Konturname
PT Frästiefe
XR Bezugsdurchmesser
