338 Zyklen-Programmierung
4.9 Bohr
- und F
räsmust
er

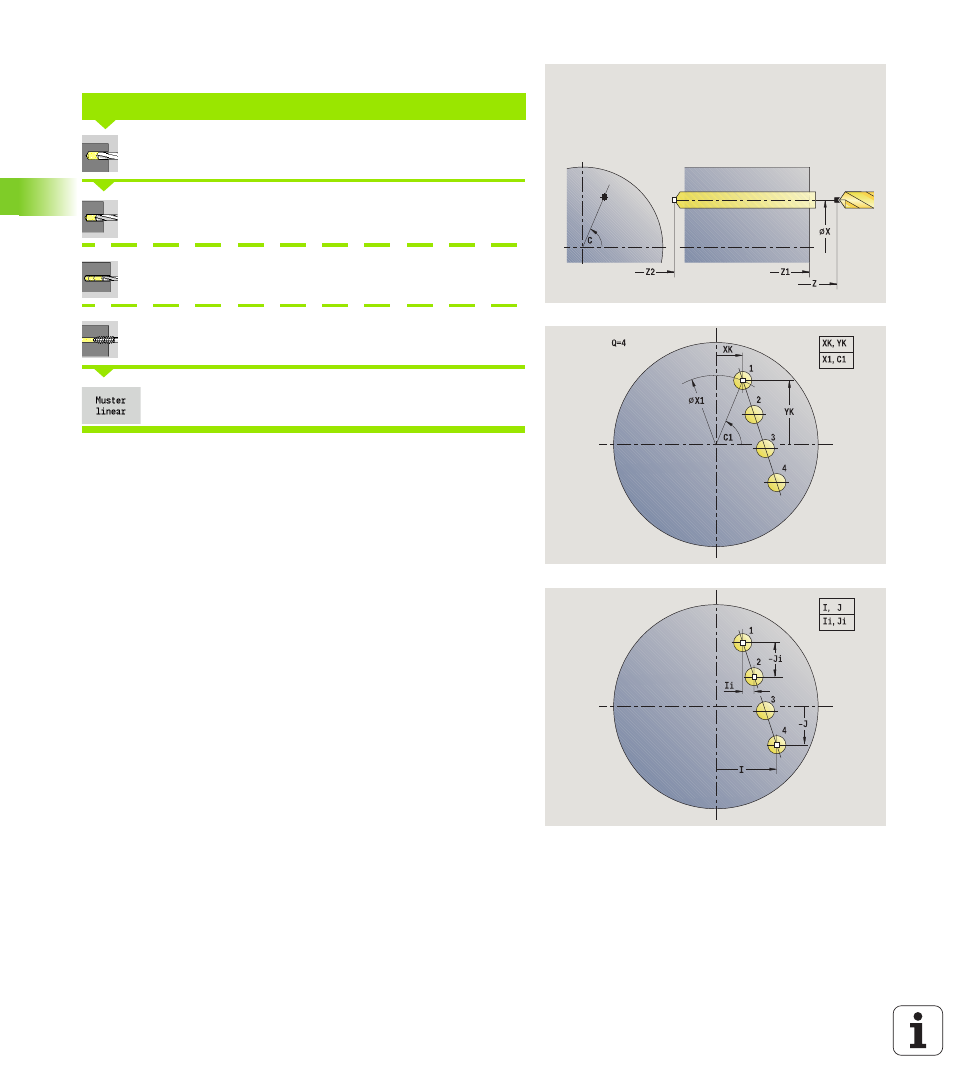

Lineares Bohrmuster axial
Bohren wählen
Bohren axial wählen
Tieflochbohren axial wählen
Gewindebohren axial wählen
Softkey Muster linear zuschalten
Muster linear wird zugeschaltet, um Bohrmuster mit gleichmäßigen
Abständen auf einer Linie auf der Stirnfläche zu erstellen.
Zusätzlich werden die Parameter der Bohrung angefordert.
Verwenden Sie folgende Parameterkombinationen für:
 Startpunkt Muster:
 X1, C1 oder
 XK, YK
 Muster-Positionen:
 Ii, Ji und Q
 I, J und Q
LINEARES BOHRMUSTER AXIAL
Zyklusparameter
X, Z
Startpunkt
C Spindelwinkel (C-Achsposition) – (default: aktueller
Spindelwinkel)
Q Anzahl der Bohrungen
X1, C1 Startpunkt Muster in Polarkoordinaten
XK, YK Startpunkt Muster in kartesischen Koordinaten
I, J Endpunkt Muster in kartesischen Koordinaten
Ii, Ji (inkrementaler) Musterabstand
