278 Zyklen-Programmierung
4.6 Gewinde- und F
reistic
hzyklen

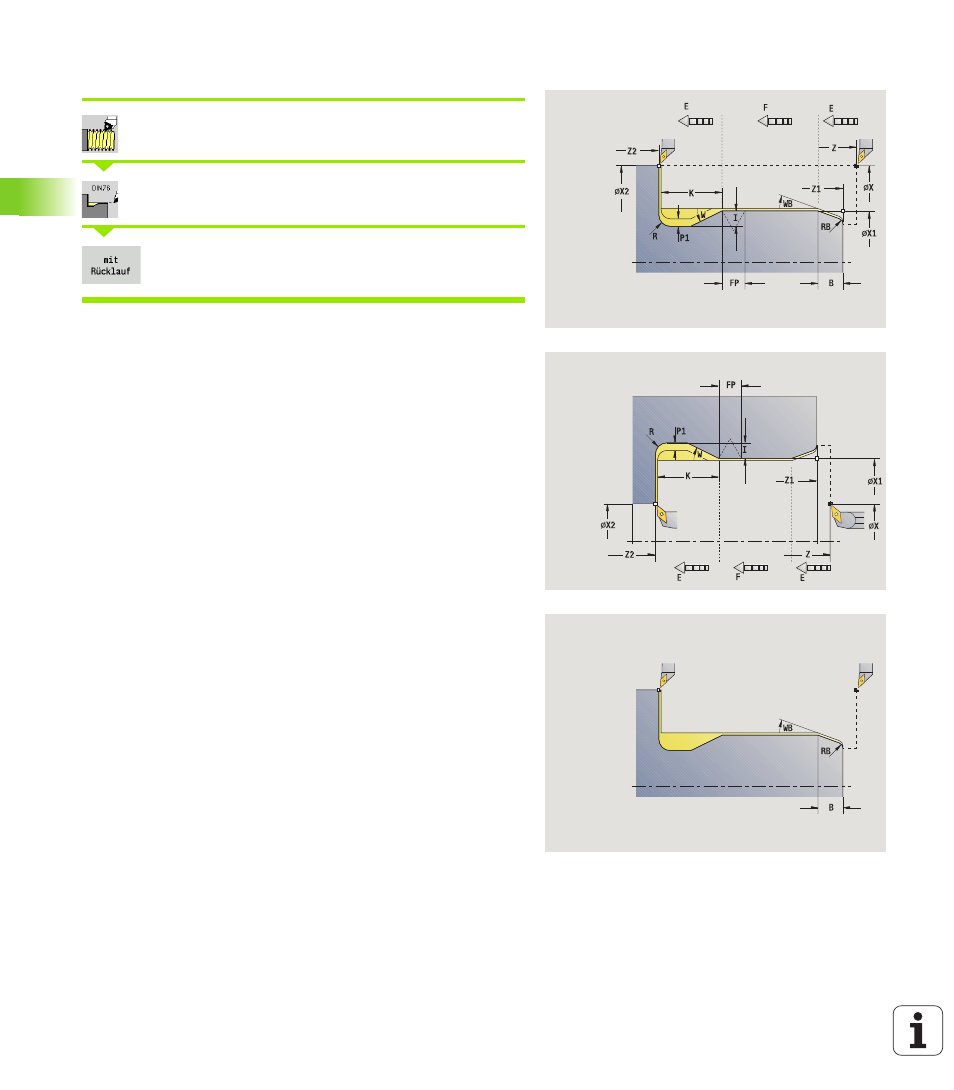

Freistich DIN 76
Gewindeschneiden wählen
Freistich DIN 76 wählen
 Aus: Werkzeug bleibt am Ende des Zyklus stehen
 Ein: Werkzeug fährt auf den Startpunkt zurück
Der Zyklus fertigt den Gewindefreistich DIN 76, einen
Gewindeanschnitt, den vorgelagerten Zylinder und die anschließende
Planfläche. Der Gewindeanschnitt wird ausgeführt, wenn Sie
Zylinderanschnittlänge
oder Anschnittradius angeben.
Zyklusparameter
X, Z Startpunkt
X1, Z1 Startpunkt Zylinder
X2, Z2 Endpunkt Planfläche
FP Gewindesteigung (default: Normtabelle)
E Reduzierter Vorschub für das Eintauchen und für den
Gewindeanschnitt (default: Vorschub F)
I Freistichtiefe (default: Normtabelle)
K Freistichlänge (default: Normtabelle)
W Freistichwinkel (default: Normtabelle)
R Freistichradius auf beiden Seiten des Freistichs (default:
Normtabelle)
P1 Freistichaufmaß
 Keine Eingabe: Bearbeitung in einem Schnitt
 P>0: Aufteilung in Vor- und Fertigdrehen. „P“ ist
Längsaufmaß; Planaufmaß ist immer 0,1 mm
G14 Werkzeugwechselpunkt (siehe Seite 128)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
