HEIDENHAIN MANUALplus 620 257
4.5 St
ec
hzyklen

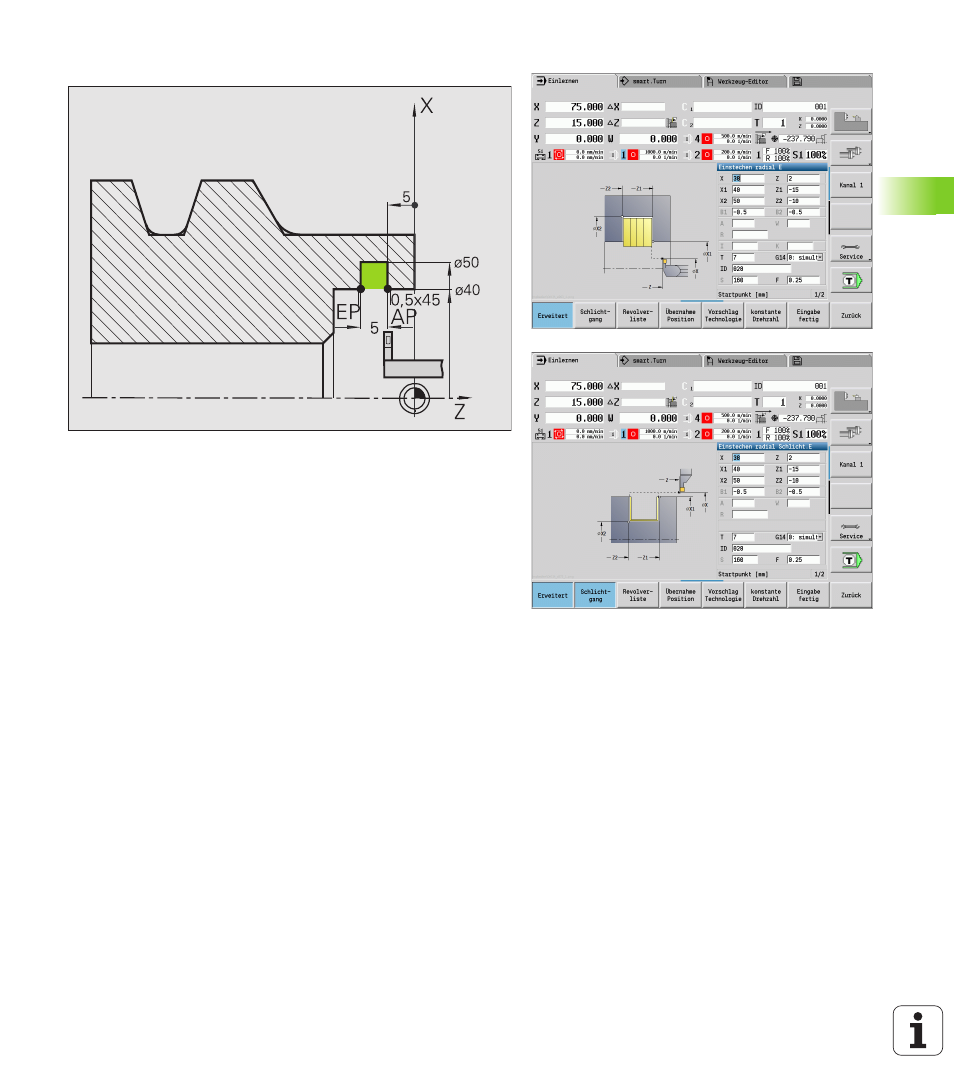

Einstich innen
Die Bearbeitung wird mit Einstechen radial Erweitert unter
Berücksichtigung der Aufmaße durchgeführt. Im nächsten Schritt wird
dieser Konturabschnitt mit Einstechen radial Schlichtgang
Erweitert
geschlichtet.
Da die Stechbreite P nicht eingegeben wird, sticht die MANUALplus
mit 80% der Stechbreite des Werkzeugs.
Der „erweiterte Modus“ erstellt die Fasen am Konturanfang/-ende.
Beachten Sie die Parameter Anfangspunkt Kontur X1, Z1 und
Endpunkt Kontur X2, Z2
. Sie sind maßgebend für die Zerspanungs-
und Zustellrichtung – hier Innenbearbeitung und Zustellung „in
Richtung –Z“.
Werkzeugdaten
 Drehwerkzeug (für Innenbearbeitung)
 WO = 7 – Werkzeugorientierung
 SB = 2 – Schneidenbreite (2 mm)
