Einzelfläche XY-Ebene

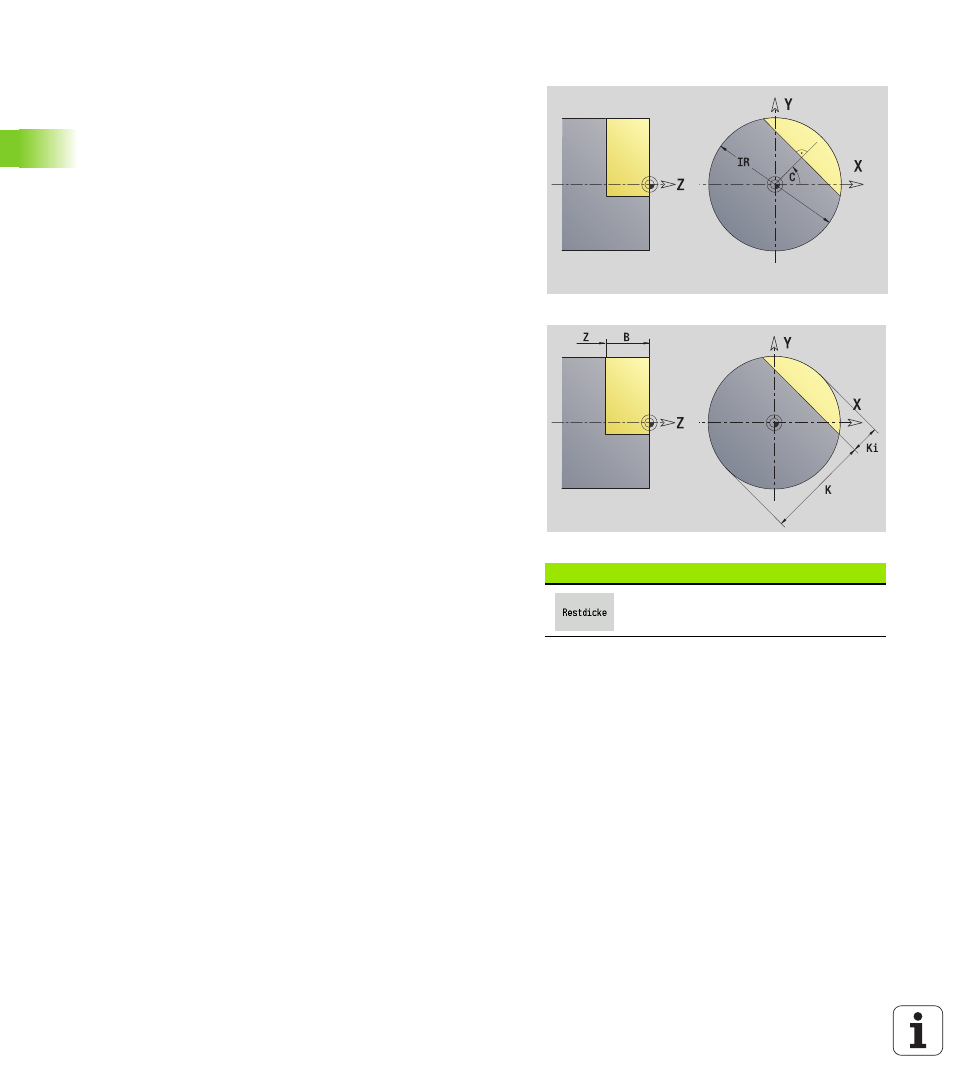

Die Funktion definiert eine Fläche in der XY-Ebene.
Die Umschaltung zwischen Tiefe (Ki) und Restdicke (K) erfolgt per
Softkey (siehe Tabelle rechts).
Das Bezugsmaß ZR und den Begrenzungsdurchmesser IR können Sie
mit der Funktion „Referenzebene wählen“ ermitteln (siehe Seite 411).
ICP generiert:
 die Abschnittskennung STIRN_Y mit den Parametern
Begrenzungsdurchmesser, Bezugsmaß und Spindelwinkel. Bei
geschachtelten Konturen entfällt die Abschnittskennung.
 ein G308 mit dem Parameter Konturname.
 ein G376 mit den Parametern der Einzelfläche.
 ein G309.
Softkey
Schaltet das Feld auf die Eingabe der
Restdicke K um.
Referenzdaten der Einzelfläche
ID
Konturname
C Spindelwinkel (Lagewinkel des Flächenlots)
IR Begrenzungsdurchmesser
Parameter der Einzelfläche
Z
Referenzkante
Ki Tiefe
K Restdicke
B Breite (Bezug: Bezugsmaß ZR)
 B<0: Fläche in negative Z-Richtung
 B>0: Fläche in positive Z-Richtung
