HEIDENHAIN MANUALplus 620 387
5.8 K
ont
ur
element
e
Dr
ehk
ont
ur
5.8 Konturelemente Drehkontur
Mit den „Konturelementen der Drehkontur“ erstellen Sie
 im Zyklenbetrieb
 komplexe Rohteilkonturen
 Konturen für die Drehbearbeitung
 im smart.Turn
 komplexe Rohteil- und Hilfsrohteilkonturen
 Fertigteil- und Hilfskonturen
Grundelemente Drehkontur

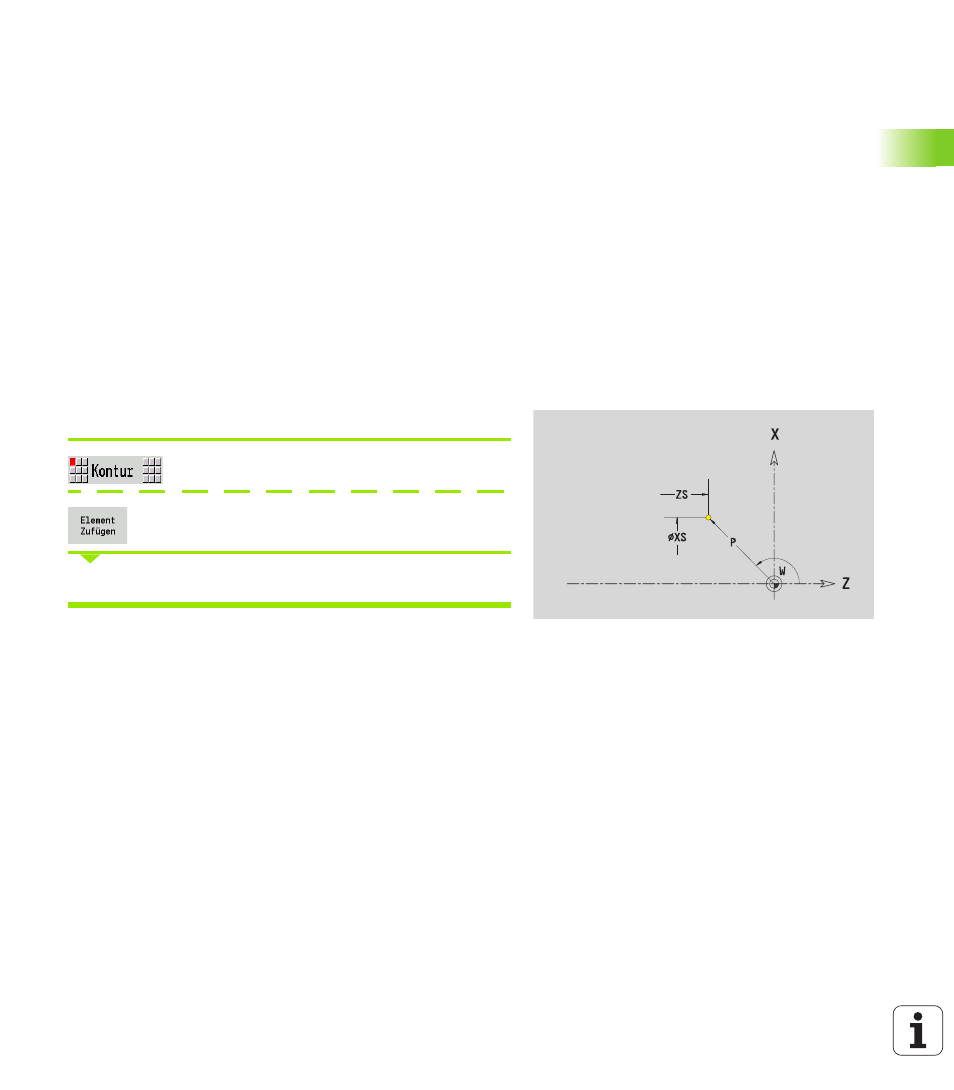

Startpunkt festlegen
Im ersten Konturelement der Drehkontur geben Sie die Koordinaten
für Startpunkt und Zielpunkt ein. Die Eingabe des Startpunktes ist nur
im ersten Kontutelement möglich. In nachfolgenden Konturelementen
ergibt sich der Startpunkt aus dem jeweils vorherigen Konturelement.
Menütaste Kontur drücken
Softkey Element Zufügen drücken
Konturelement wählen
ICP generiert in smart.Turn ein G0.
Parameter zur Definition des Startpunktes
XS, ZS
Startpunkt der Kontur
W Startpunkt der Kontur polar (Winkel)
P Startpunkt der Kontur polar (Radiusmaß)
