390 ICP-Programmierung
5.8 K
ont
ur
element
e
Dr
ehk
ont
ur

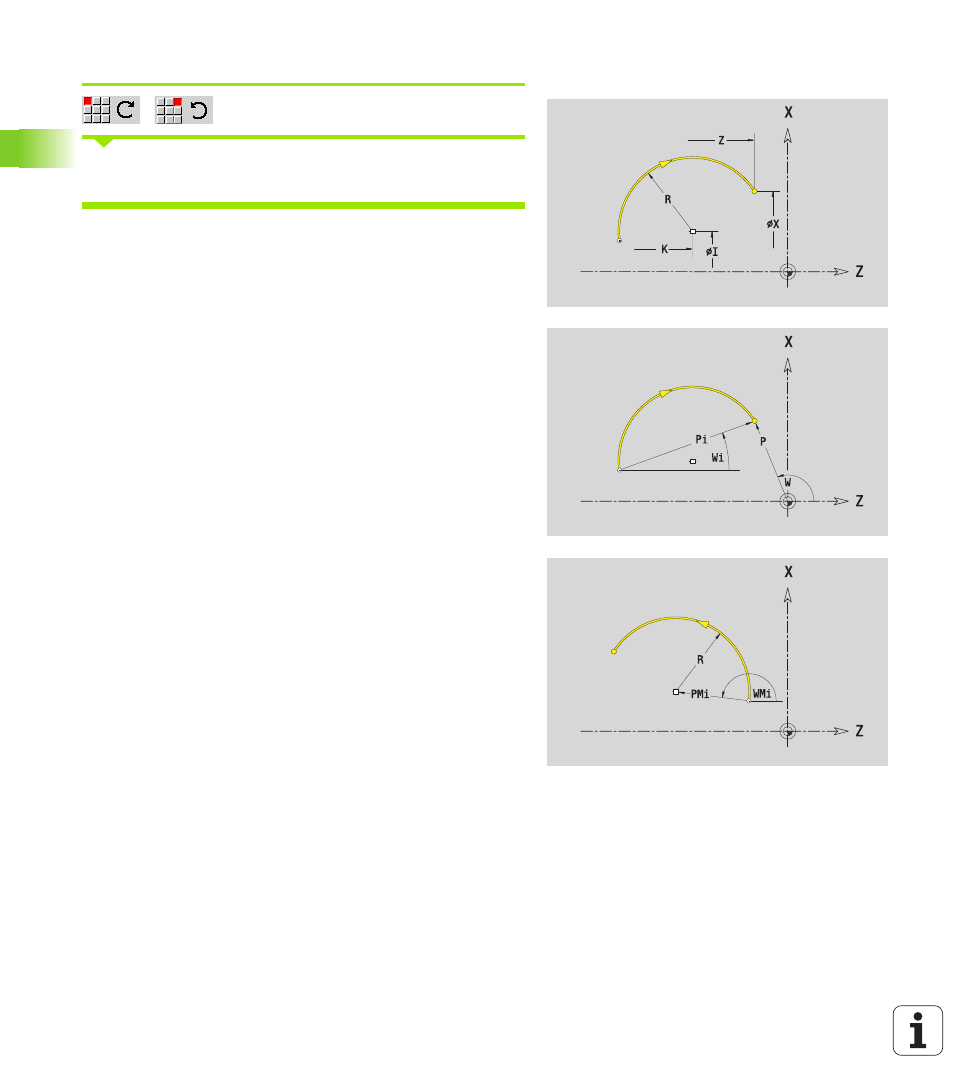

Kreisbogen
Drehrichtung des Kreisbogens wählen
Kreisbogen vermaßen und den Übergang zum nächsten
Konturelement festlegen.
ICP generiert in smart.Turn ein G2 bzw. G3.
Parameter
X, Z
Zielpunkt (Endpunkt des Kreisbogens)
Xi, Zi Zielpunkt inkremental (Abstand Startpunkt – Zielpunkt)
W Zielpunkt polar (Winkel)
Wi Zielpunkt polar, inkremental – Winkel (bezogen auf den
Startpunkt)
P Zielpunkt polar (Radiusmaß)
Pi Zielpunkt polar, inkremental (Abstand Startpunkt –
Zielpunkt)
I, K Mittelpunkt Kreisbogen
Ii, Ki Mittelpunkt Kreisbogen inkremental (Abstand Startpunkt –
Mittelpunkt in X-, Z-Richtung)
PM Mittelpunkt Kreisbogen polar (Radiusmaß)
PMi Mittelpunkt Kreisbogen polar, inkremental (Abstand
Startpunkt – Mittelpunkt)
WM Mittelpunkt Kreisbogen polar – Winkel
WMi Mittelpunkt Kreisbogen polar, inkremental – Winkel
(bezogen auf den Startpunkt)
R Radius
ANs Tangentenwinkel im Startpunkt
ANe Tangentenwinkel im Zielpunkt
ANp Winkel zum vorherigen Element
ANn Winkel zum Nachfolgeelement
U, F, D, FP: siehe Bearbeitungsattribute Seite 361
