HEIDENHAIN MANUALplus 620 439
5.14 K
o
nt
ur
en der XY
-Ebene

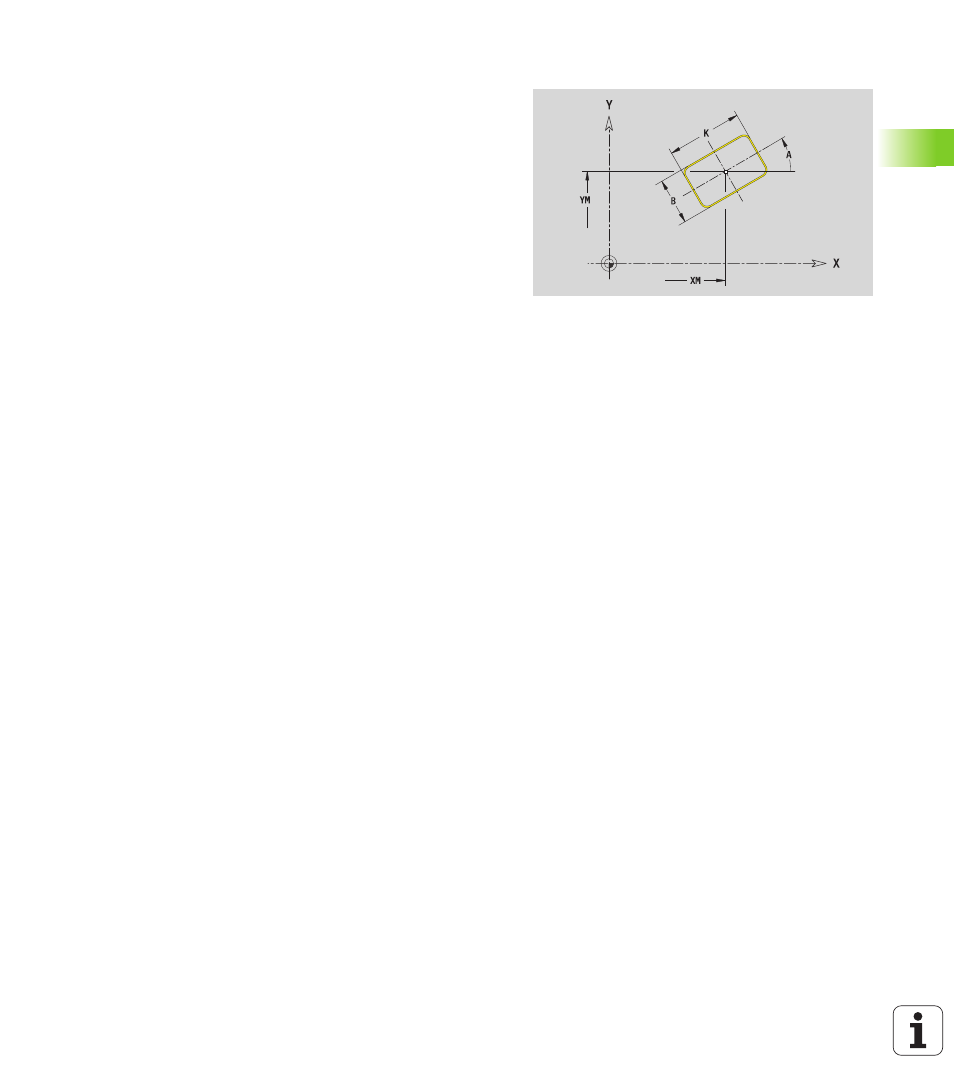

Rechteck XY-Ebene
Das Bezugsmaß ZR und den Begrenzungsdurchmesser IR können Sie
mit der Funktion „Referenzebene wählen“ ermitteln (siehe Seite 411).
ICP generiert:
 die Abschnittskennung STIRN_Y mit den Parametern
Begrenzungsdurchmesser, Bezugsmaß und Spindelwinkel. Bei
geschachtelten Konturen entfällt die Abschnittskennung.
 ein G308 mit den Parametern Konturname und Frästiefe.
 ein G375 mit den Parametern der Figur.
 ein G309.
Referenzdaten XY-Ebene
ID
Konturname
PT Frästiefe
C Spindelwinkel
IR Begrenzungsdurchmesser
ZR Bezugsmaß
Parameter Figur
XM, YM
Figurmittelpunkt
A Lagewinkel (Bezug: X-Achse)
K Länge
B Breite
BR Verrundung
