350 Zyklen-Programmierung
4.9 Bohr
- und F
räsmust
er

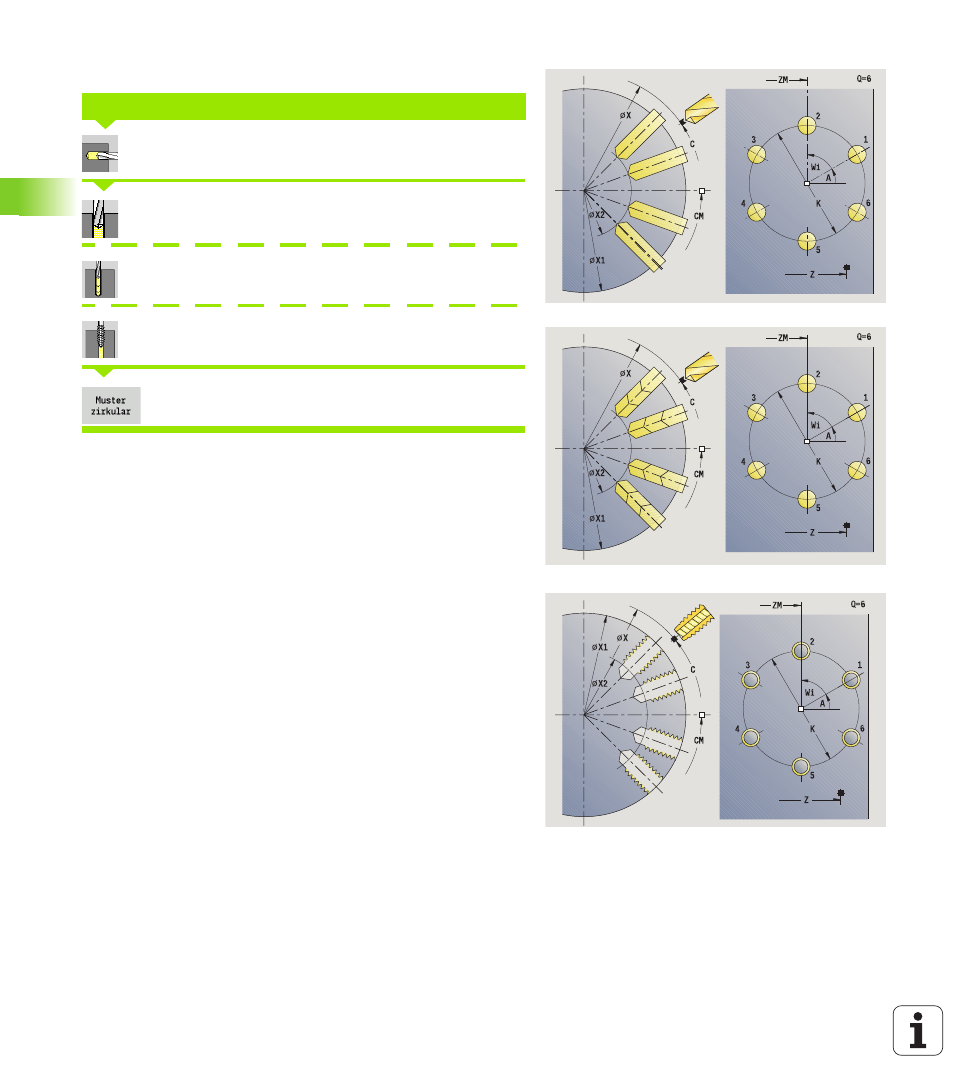

Zirkulares Bohrmuster radial
Bohren wählen
Bohren radial wählen
Tieflochbohren radial wählen
Gewindebohren radial wählen
Softkey Muster zirkular zuschalten
Muster zirkular wird bei Bohrzyklen zugeschaltet, um Bohrmuster
mit gleichmäßigen Abständen auf einem Kreis oder Kreisbogen auf
der Mantelfläche zu erstellen.
Zusätzlich werden die Parameter zur Erstellung der Bohrung
angefordert (siehe Zyklenbeschreibung).
ZIRKULARES BOHRMUSTER RADIAL
Zyklusparameter
X, Z
Startpunkt
C Spindelwinkel (C-Achsposition) – (default: aktueller
Spindelwinkel)
Q Anzahl der Nuten
ZM, CM Mittelpunkt Muster: Position, Winkel
K Musterdurchmesser
A
Winkel 1. Bohrung (default: 0°)
Wi Winkelinkrement (Musterabstand) – (default: Bohrungen
werden in gleichen Abständen auf einem Kreis
angeordnet)
