Beispiel Fräszyklus
Fräsen auf der Stirnfläche
In diesem Beispiel wird eine Tasche gefräst. Die komplette
Stirnflächenbearbeitung, inclusive der Konturdefinition wird im Fräs-
Beispiel in „9.8 ICP-Beispiel Fräsen“ vorgestellt.

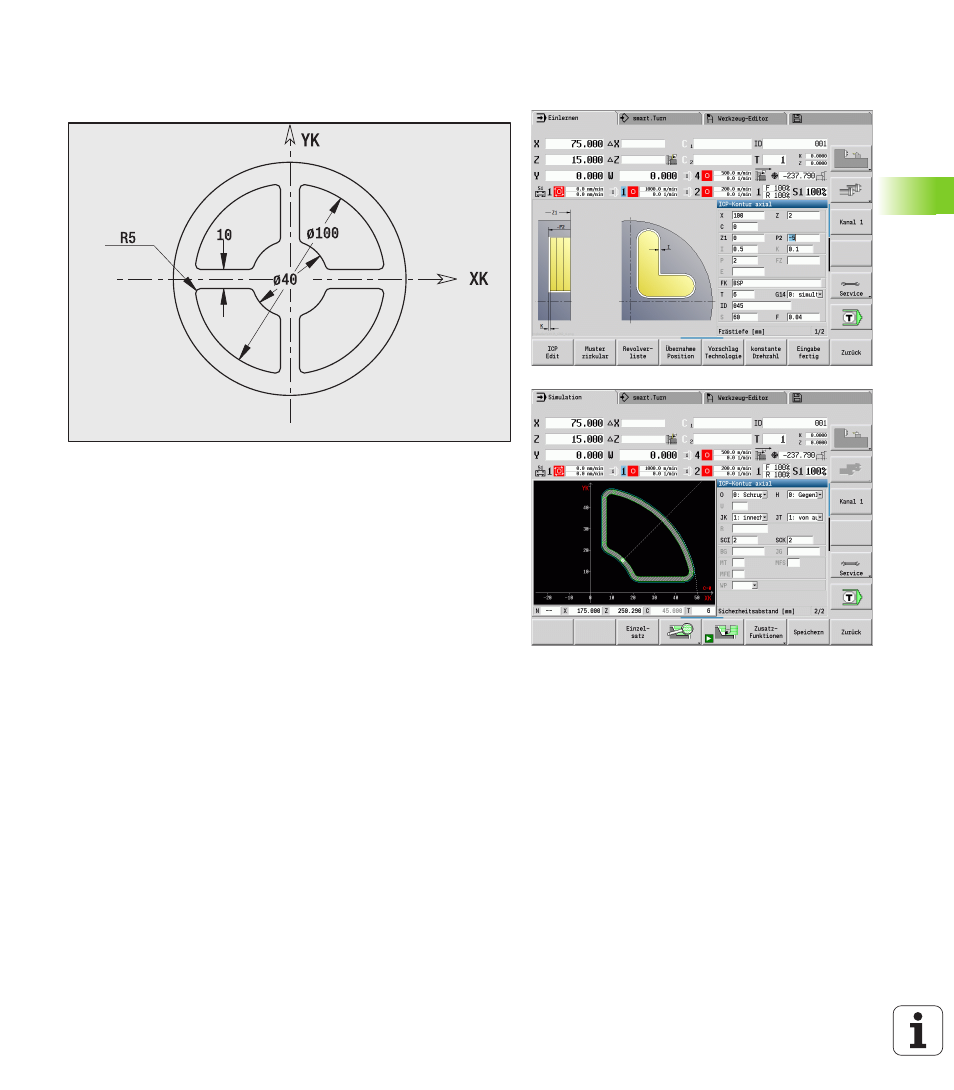

Die Bearbeitung erfolgt mit dem Zyklus ICP-Figur axial. Bei der
Definition der Kontur wird zuerst die Grundkontur erstellt –
anschließend werden die Rundungen überlagert.
Werkzeugdaten (Fräser)
 WO = 8 – Werkzeugorientierung
 I = 8 – Fräserdurchmesser
 K = 4 – Zähnezahl
 TF = 0,025 – Vorschub pro Zahn
