534 Betriebsart Organisation
8.2 P
a
ra
met
e
r
 BBG (Bohrbegrenzungselemente): Konturelemente, die von UBD1/
UBD2 geschnitten werden
Zentrisches Vorbohren – Aufamße
 UBD1/UBD2 haben keine Bedeutung, wenn die
Hauptbearbeitung „zentrisches Vorbohren“ mit der
Subbearbeitung „Fertigbohren“ vereinbart wird (siehe
Benutzer-Handbuch smart.Turn und DIN-
Programmierung).
 Voraussetzung: UBD1 > UBD2
 UBD2 muss eine folgende Innenbearbeitung mit
Bohrstangen erlauben.
Aufmaße

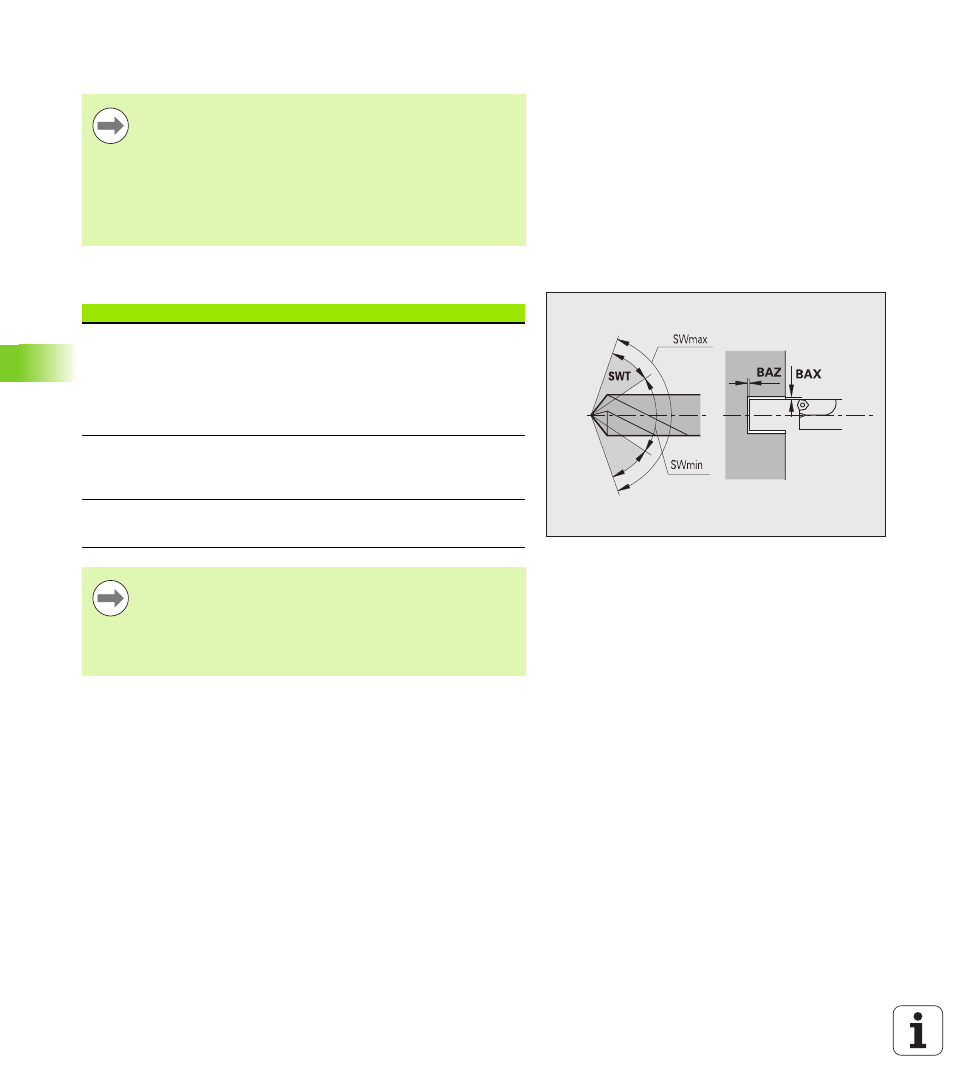

Spitzenwinkeltoleranz [SWT]
Wenn das Bohrbegrenzungselement eine Schräge ist, sucht
TURN PLUS vorrangig einen Spiralbohrer mit passendem
Spitzenwinkel. Ist kein geeigneter Spiralbohrer vorhanden,
erfolgt das Vorbohren mit einem Wendeplattenbohrer. SWT
definiert die zulässige Spitzenwinkelabweichung.
Bohraufmaß – Durchmesser [BAX]
Bearbeitungsaufmaß auf Bohrdurchmesser (X-Richtung –
Radiusmaß).
Bohraufmaß – Tiefe [BAZ]
Bearbeitungsaufmaß auf Bohrtiefe (Z-Richtung).
BAZ wird nicht eingehalten, wenn
 eine folgende Innenschlichtbearbeitung aufgrund des
kleinen Durchmessers nicht möglich ist.
 bei Sackbohrungen in der Fertigbohrstufe „dimin < 2*
UBD2“ ist.
