HEIDENHAIN MANUALplus 620 167

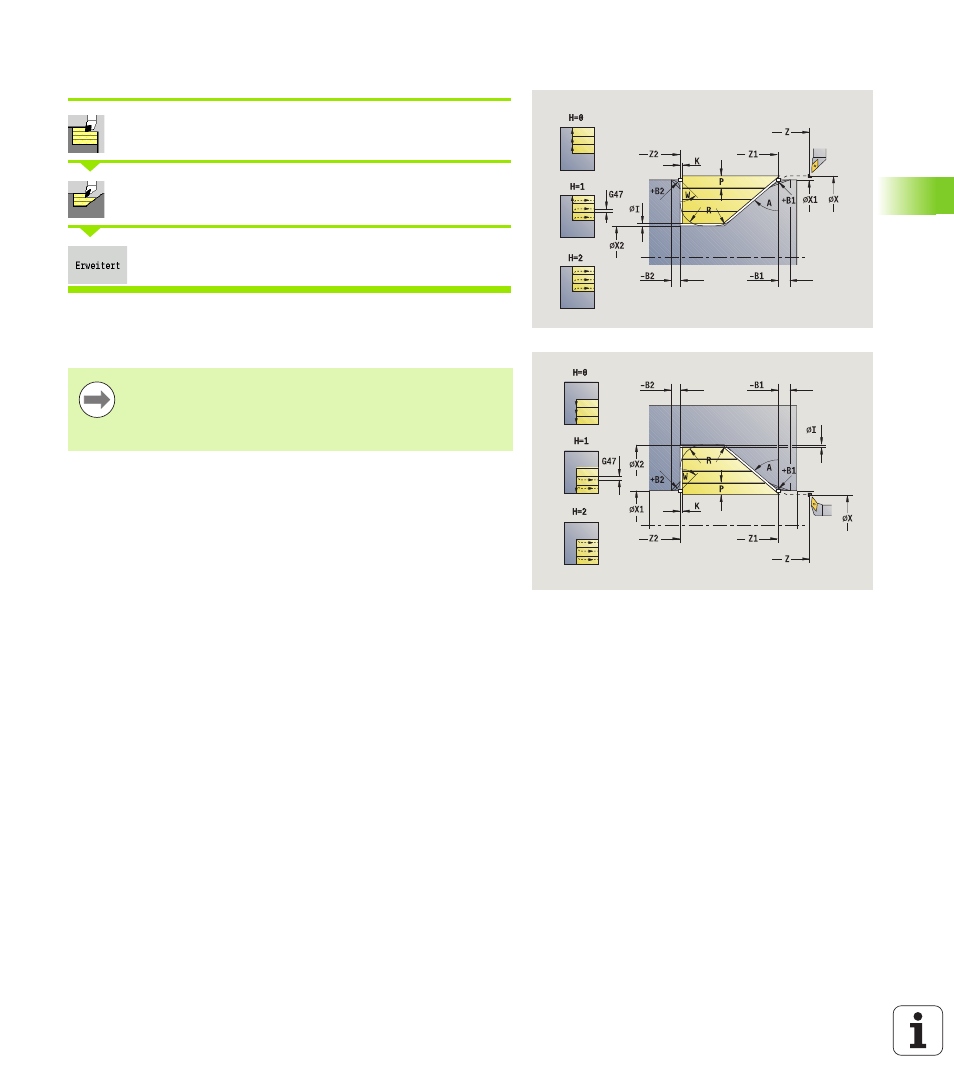

4.4 Abspanzyklen
Zerspanen, Eintauchen längs – Erweitert
Abspanzyklen längs/plan wählen
Eintauchen längs wählen
Softkey Erweitert zuschalten
Der Zyklus schruppt den durch Anfangspunkt Kontur, Endpunkt
Kontur
und Eintauchwinkel beschriebenen Bereich unter
Berücksichtigung der Aufmaße.
 Das Werkzeug taucht mit dem maximal möglichen
Winkel ein, das Restmaterial bleibt stehen.
 Je steiler das Werkzeug eintaucht, desto größer ist die
Vorschubreduzierung (maximal 50%).
Zyklusparameter
X, Z
Startpunkt
X1, Z1 Anfangspunkt Kontur
X2, Z2 Endpunkt Kontur
P Zustelltiefe: maximale Zustelltiefe
H Konturglättung
 0: mit jedem Schnitt
 1: mit dem letzten Schnitt
 2: kein Glättungsschnitt
I, K Aufmaß X, Z
R Verrundung
A Eintauchwinkel (Bereich: 0° <= A < 90°; default: 0°)
W Endwinkel – Schräge am Konturende
(Bereich: 0° <= W < 90°)
G14 Werkzeugwechselpunkt (siehe Seite 128)
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
BP Pausendauer: Zeitspanne für die Unterbrechung der
Vorschubbewegung. Durch den unterbrochenen
(intermittierenden) Vorschub wird der Span gebrochen.
BF Vorschubdauer: Zeitintervall bis die nächsten Pause
ausgeführt wird. Durch den unterbrochenen
(intermittierenden) Vorschub wird der Span gebrochen.
G47 Sicherheitsabstand (siehe Seite 128)
