Schruppen – Bearbeitungsstandards
Schruppen – Werkzeugtoleranzen
Für die Werkzeugwahl gilt:
 Einstellwinkel (EW): EW >= mkw (mkw: ansteigender
Konturwinkel)
 Einstell- (EW) und Spitzenwinkel (SW): NWmin < (EW+SW) <
NWmax
 Nebenwinkel (RNWT): RNWT = NWmax – NWmin

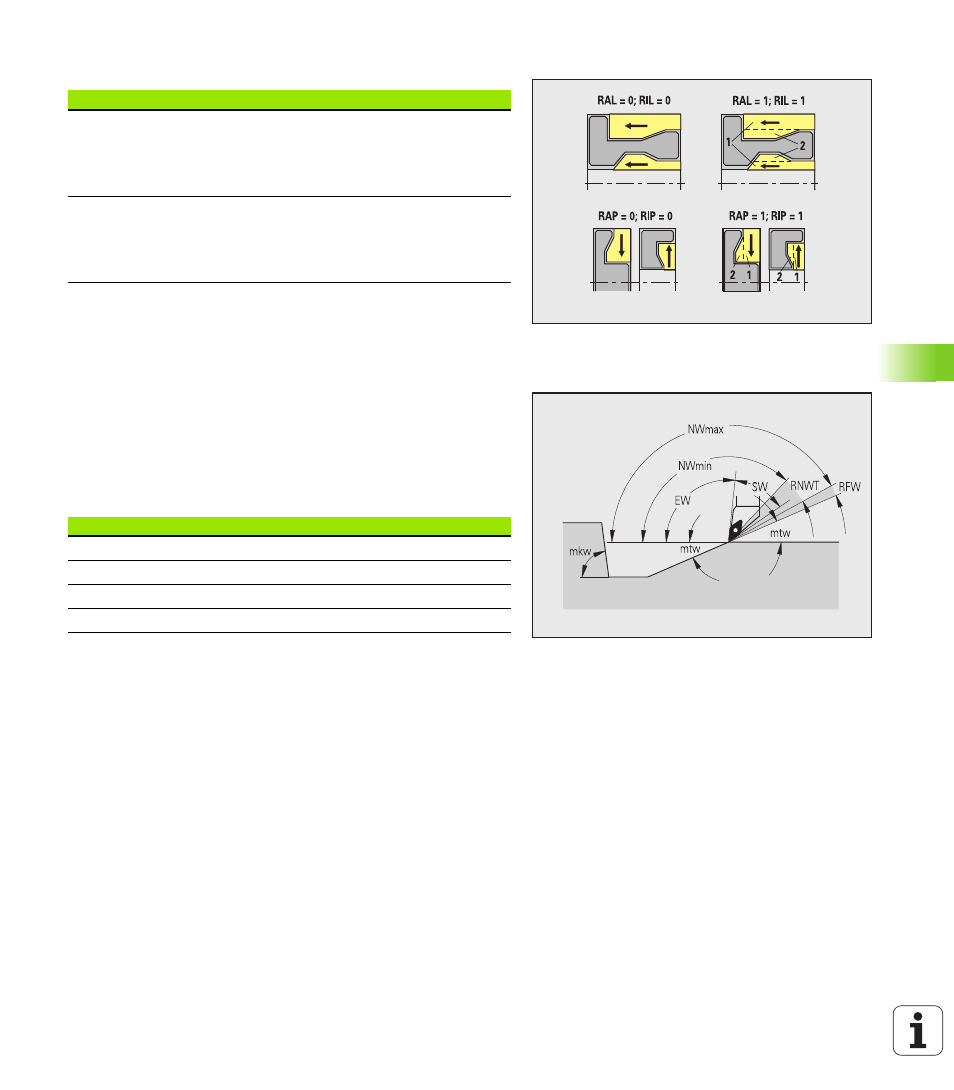

Bearbeitungsstandards
 Standard/Komplett – Außen/Längs [RAL]
 Standard/Komplett – Innen/Längs [RIL]
 Standard/Komplett – Außen/Plan [RAP]
 Standard/Komplett – Innen/Plan [RIP]
Eingabe bei RAL, RIL, RAP, RIP:
 0: Komplett-Schruppbearbeitung mit Eintauchen. TURN
PLUS sucht ein Werkzeug für die Komplett-Bearbeitung.
 1: Standard-Schruppbearbeitung ohne Eintauchen
Werkzeugtoleranzen
Nebenwinkeltoleranz [RNWT]
Toleranzbereich für Werkzeugnebenschneide
Freischnittwinkel [RFW]
Minimale Differenz Kontur – Nebenschneide
