Zykluszustände

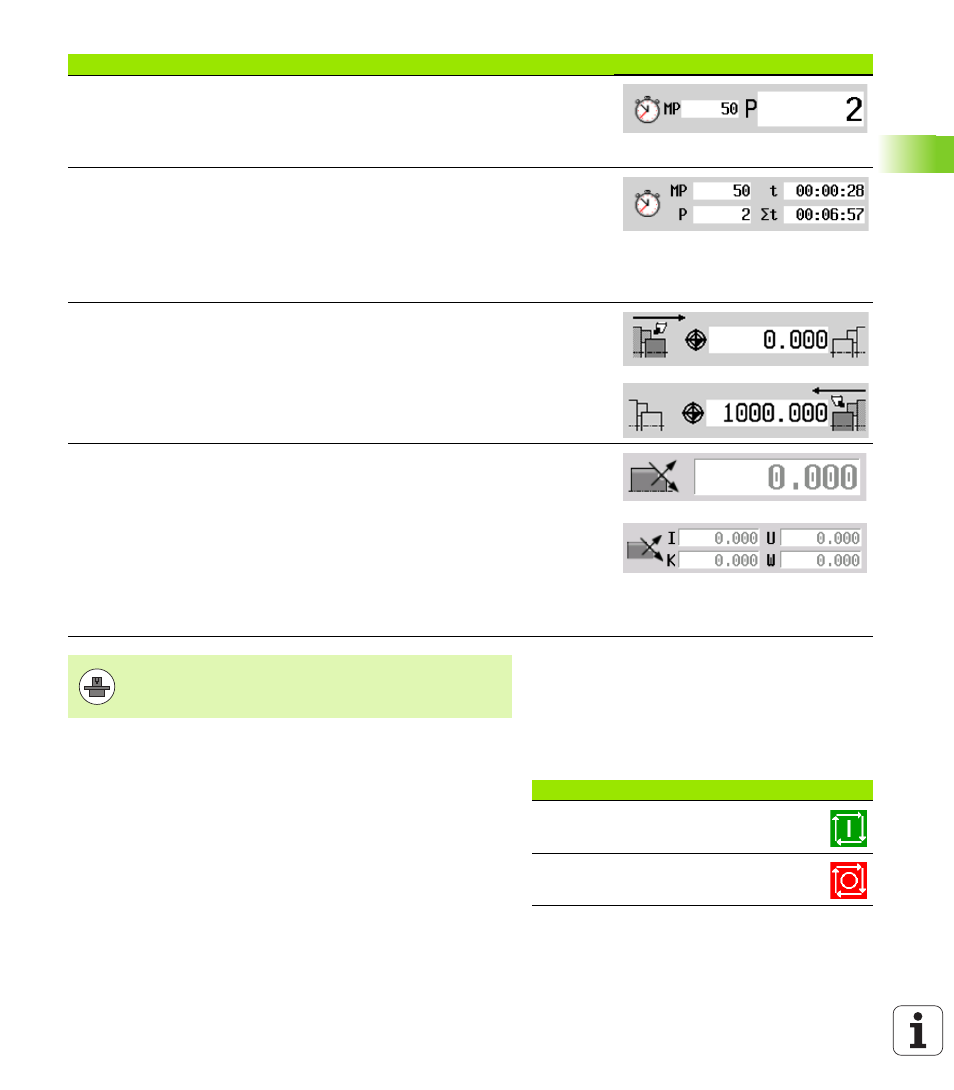

Die MANUALplus zeigt den aktuellen Zykluszustand mit dem
Zyklussymbol an (siehe Tabelle rechts).
Anzeige der Stückzahl: Die Stückzahl wird nach jedem M30, M99 oder
programmiertem Zählimpuls M18 hochgezählt.
MP: Stückzahl-Vorgabe
P: Anzahl gefertigte Teile
Anzeige der Stückzahl und Stückzeit: Die Stückzahl wird nach jedem M30, M99
oder programmiertem Zählimpuls M18 hochgezählt.
MP: Stückzahl-Vorgabe
P: Anzahl gefertigte Teile
t: Laufzeit des aktuellen Programms
Summe t: Gesamtzeit
Anzeige Rückseitenbearbeitung: In der RSM-Anzeige (RSM: Rear Side
Machining) werden Informationen zur Rückseitenbearbeitung dargestellt.
RSM-Status
Aktive Nullpunktverschiebung der konfigurierten RSM-Achse
Anzeige B-Achse: Abhängig von der Einstellung der Maschinen-Parameter werden
unterschiedliche Informationen über den Status der geschwenkten Ebene
angezeigt.
Programmierter Winkelwert der B-Achse
Anzeige der aktuellen Werte I, K, U und W
I: Ebenenreferenz in X
K: Ebenenreferenz in Z
U: Verschiebung in X
W: Verschiebung in Z
Elemente der Maschinendatenanzeige
Die Maschinendatenanzeige ist vom Maschinenhersteller
konfigurierbar. Deshalb kann Ihre Anzeige von der hier
dargestellten abweichen.
Zyklussymbole
Zustand „Zyklus Ein“
Zyklus- oder Programmausführung aktiv
Zustand „Zyklus Aus“
keine Zyklus- oder Programmausführung
