HEIDENHAIN MANUALplus 620 93
3.5 Masc
hine einr
ic
ht
en

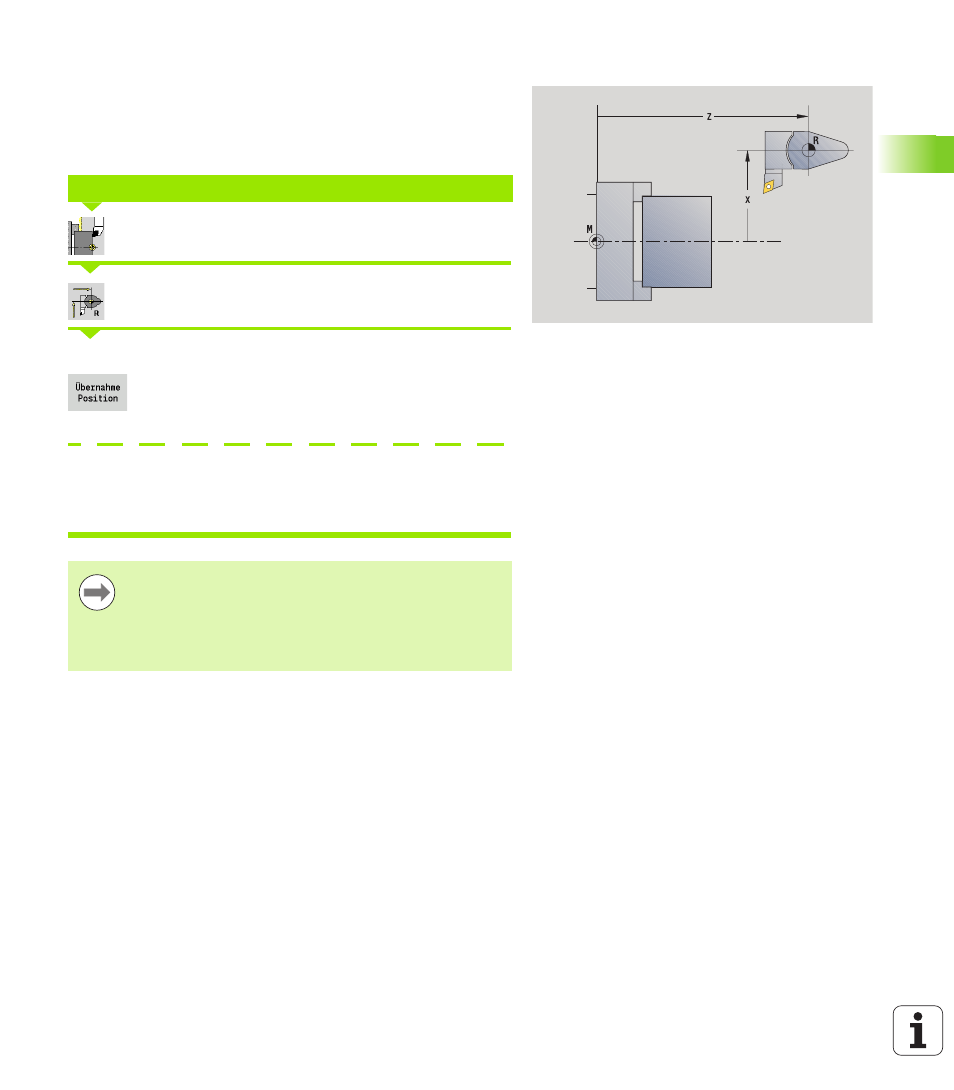

Werkzeugwechselpunkt setzen
Beim Zyklus Werkzeugwechselpunkt anfahren oder DIN-Befehl
G14 fährt der Schlitten auf den „Werkzeugwechselpunkt“. Diese
Position sollte so weit vom Werkstück entfernt sein, dass der
Revolver kollisionsfrei drehen kann, bzw. Sie die Werkzeuge
problemlos tauschen können.
Einrichten wählen
Werkzeugwechselpunkt wählen
Werkzeugwechselpunkt anfahren
Mit den Jog-Tasten bzw. mit dem Handrad auf den
„Werkzeugwechselpunkt“ fahren und diese Position
als Werkzeugwechselpunkt übernehmen.
Werkzeugwechselposition direkt eingeben
Geben Sie die gewünschte Wechselposition in die Eingabefelder X
und Z in Maschinenkoordinaten ein (X=Radiusmaß).
WERKZEUGWECHSELPUNKT SETZEN
Die Koordinaten des Werkzeugwechselpunktes werden
als Abstand Maschinen-Nullpunkt – Werkzeugträger-
Bezugspunkt eingegeben und angezeigt. Es ist
empfehlenswert den Werkzeugwechselpunkt anzufahren
und die Position mit dem Softkey Übernahme Position zu
übernehmen.
