HEIDENHAIN MANUALplus 620 427
5.13 Mant
elfläc
henk
ont
ur
en in smar
t.T
u
rn

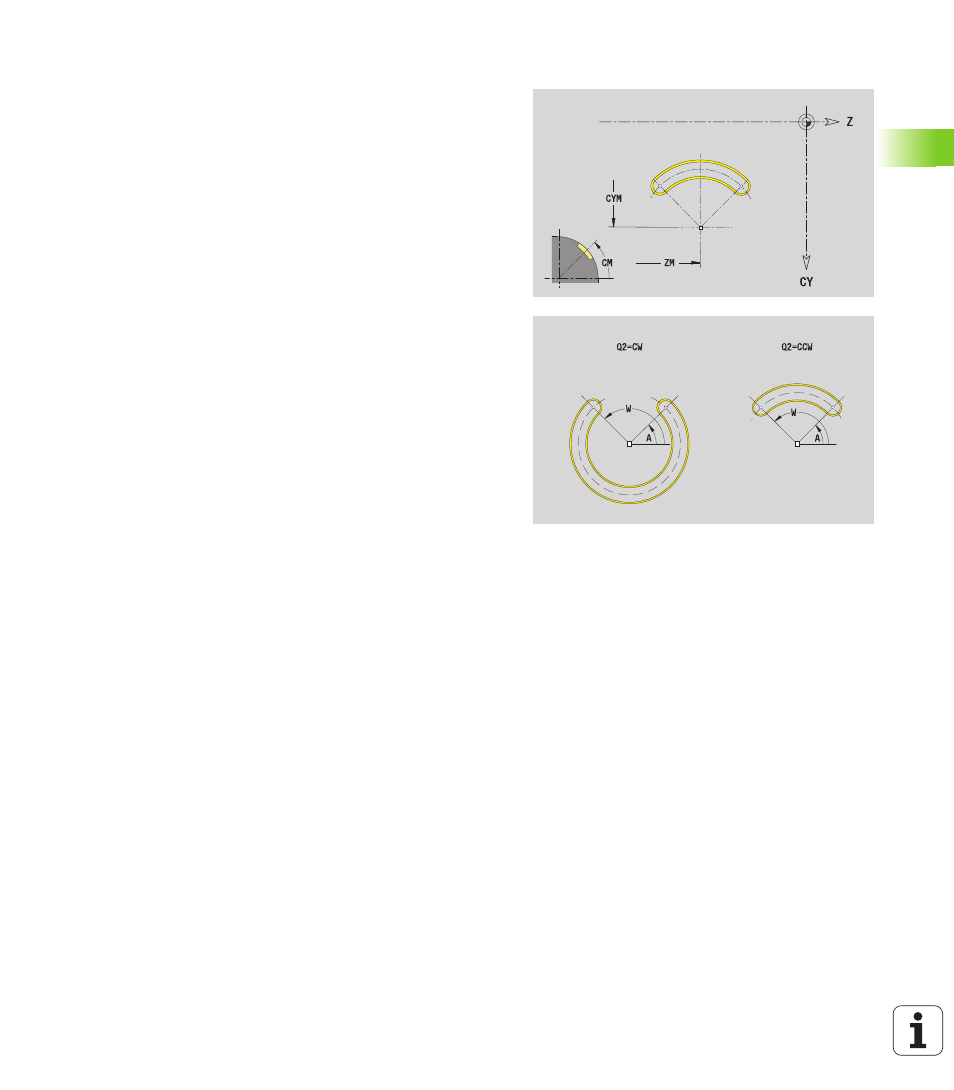

Zirkulare Nut Mantelfläche
Den Bezugsdurchmesser XR können Sie mit der Funktion
„Referenzebene wählen“ ermitteln (siehe Seite 411).
ICP generiert:
 die Abschnittskennung MANTEL mit dem Parameter
Bezugsdurchmesser. Bei geschachtelten Konturen generiert ICP
nur eine Abschnittskennung.
 ein G308 mit den Parametern Konturname und Frästiefe.
 ein G312 bzw. G313 mit den Parametern der Figur.
 ein G309.
Referenzdaten Mantelfläche
ID
Konturname
PT Frästiefe
XR Bezugsdurchmesser
Parameter Figur
Z
Figurmittelpunkt
CYM Figurmittelpunkt als Streckenmaß (Bezug: Durchmesser XR)
CM Figurmittelpunkt (Winkel)
A Startwinkel
W Endwinkel
R Radius
Q2 Drehsinn
 CW
 CCW
B Breite
