Gewindewerkzeuge
Neues Werkzeug wählen
Gewindewerkzeuge wählen

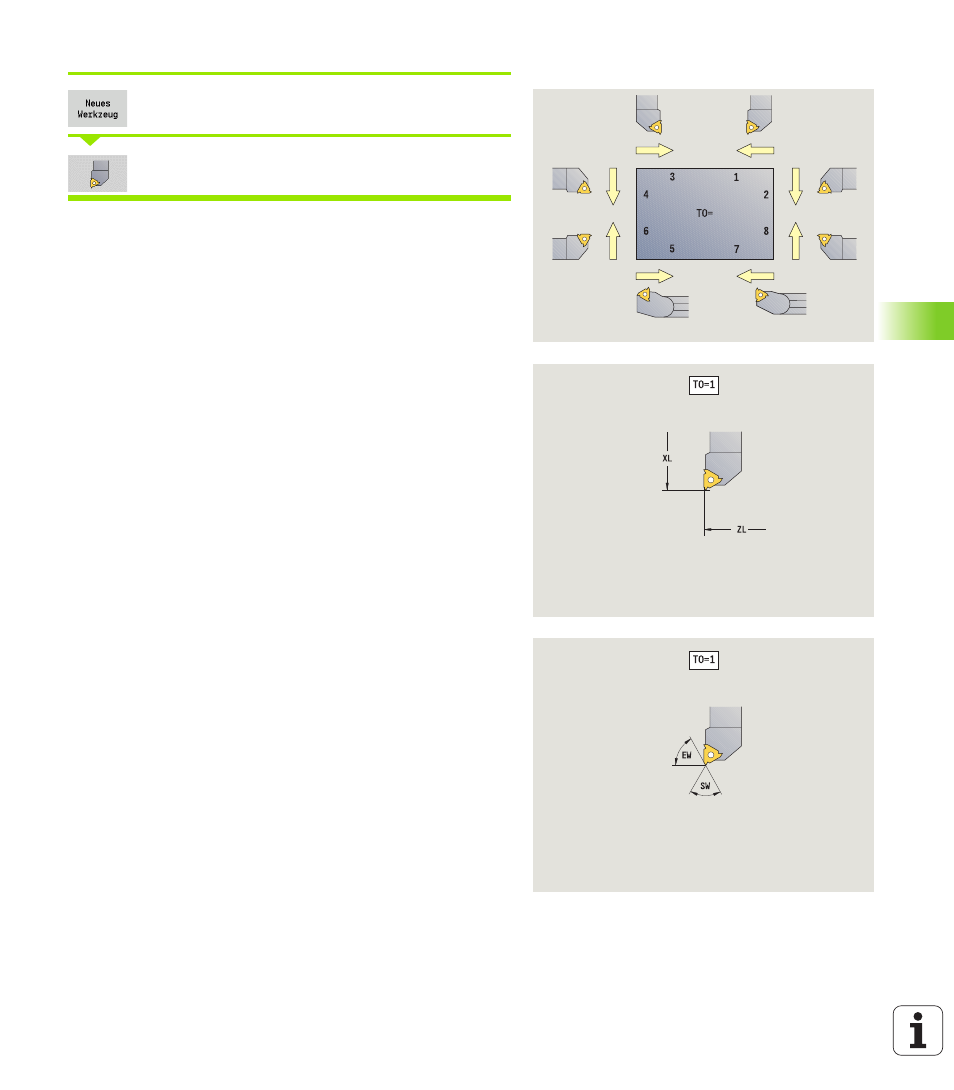

Die Hilfebilder erläutern die Vermaßung der Werkzeuge.
Spezielle Parameter für Gewindewerkzeuge
RS
Schneidenradius
SB
Schneidenbreite
EW
Einstellwinkel (Bereich: 0° <= EW <= 180°)
SW
Spitzenwinkel (Bereich: 0° <= SW <= 180°)
DN
Werkzeugbreite
SD
Schaftdurchmesser
ET
Maximale Eintauchtiefe
NL
Nutzbare Länge
weitere Werkzeugparameter: siehe Seite 499
