Mehrkantflächen XY-Ebene

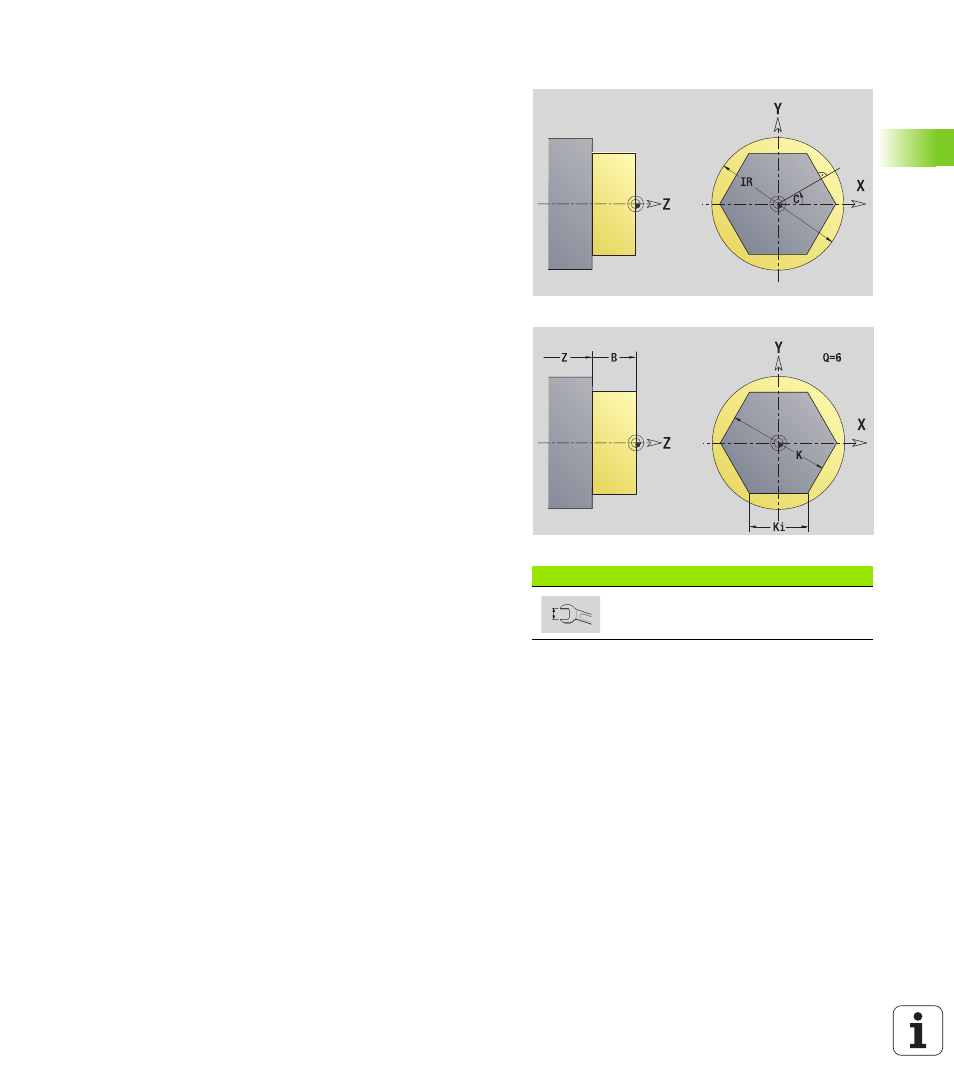

Die Funktion definiert Mehrkantflächen in der XY-Ebene.
Die Umschaltung zwischen Kantenlänge (Ki) und Schlüsselweite (K)
erfolgt per Softkey (siehe Tabelle rechts).
Das Bezugsmaß ZR und den Begrenzungsdurchmesser IR können Sie
mit der Funktion „Referenzebene wählen“ ermitteln (siehe Seite 411).
ICP generiert:
 die Abschnittskennung STIRN_Y mit den Parametern
Begrenzungsdurchmesser, Bezugsmaß und Spindelwinkel. Bei
geschachtelten Konturen entfällt die Abschnittskennung.
 ein G308 mit dem Parameter Konturname.
 ein G477 mit den Parametern des Mehrkants.
 ein G309. Softkey
Schaltet das Feld auf die Eingabe der
Schlüsselweite K um.
Referenzdaten des Mehrkants
ID
Konturname
C Spindelwinkel (Lagewinkel des Flächenlots)
IR Begrenzungsdurchmesser
Parameter des Mehrkants
Z
Referenzkante
Q Anzahl Flächen (Q>=2)
K Schlüsselweite
Ki Kantenlänge
B Breite (Bezug: Bezugsmaß ZR)
 B<0: Fläche in negative Z-Richtung
 B>0: Fläche in positive Z-Richtung
