506 Werkzeug- und Technologie-Datenbank
7.
3 W
e
rk
z
e
ugdat
e
n Spiral- und Wendeplattenbohrer
Neues Werkzeug wählen
Bohrwerkzeuge wählen
bei Wendeplattenbohrern: auf Dialog für
Wendeplattenbohrer umschalten

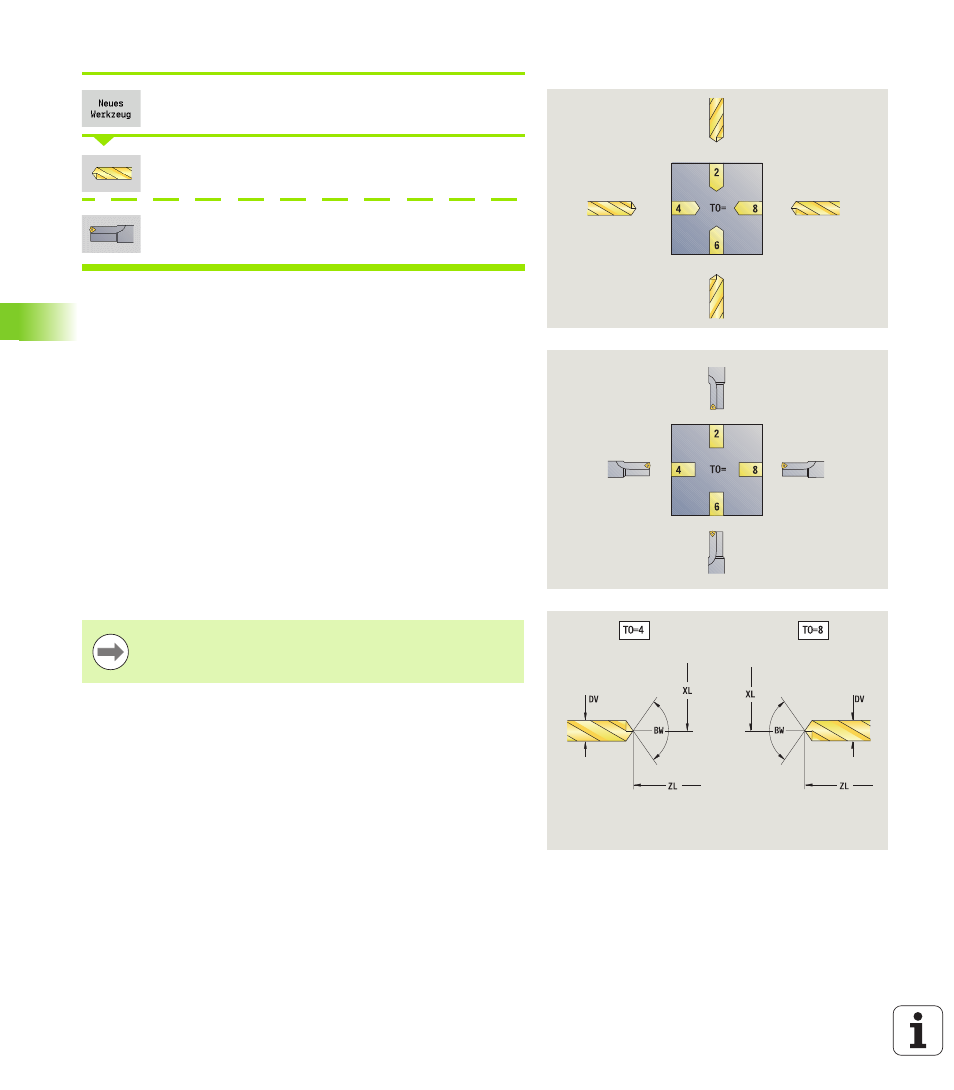

Die Hilfebilder erläutern die Vermaßung der Werkzeuge.
Spezielle Parameter für Spiralbohrer
DV
Bohrerdurchmesser
BW Bohrwinkel: Spitzenwinkel des Bohrers
AW Werkzeug angetrieben: Dieser Parameter legt bei Bohrern und
Gewindebohrern fest, ob bei der Zyklenprogrammierung
Schaltbefehle für die Hauptspindel oder für das angetriebene
Werkzeug generiert werden
 0: feststehendes Werkzeug
 1: angetriebenes Werkzeug
NL Nutzbare Länge
RW Lagewinkel: Abweichung zur Hauptbearbeitungsrichtung
(Eingabebereich: –90° bis +90°)
AX Auskraglänge in X
FH Höhe des Spannfutters
FD Durchmesser des Spannfutters
weitere Werkzeugparameter: siehe Seite 499
Beim Bohren mit „konstanter Schnittgeschwindigkeit“
wird anhand des Bohrdurchmessers (DV) die
Spindeldrehzahl errechnet.
