308 Zyklen-Programmierung
4.8 F
räszyklen
Figur axial
Fräsen wählen
Figur axial wählen

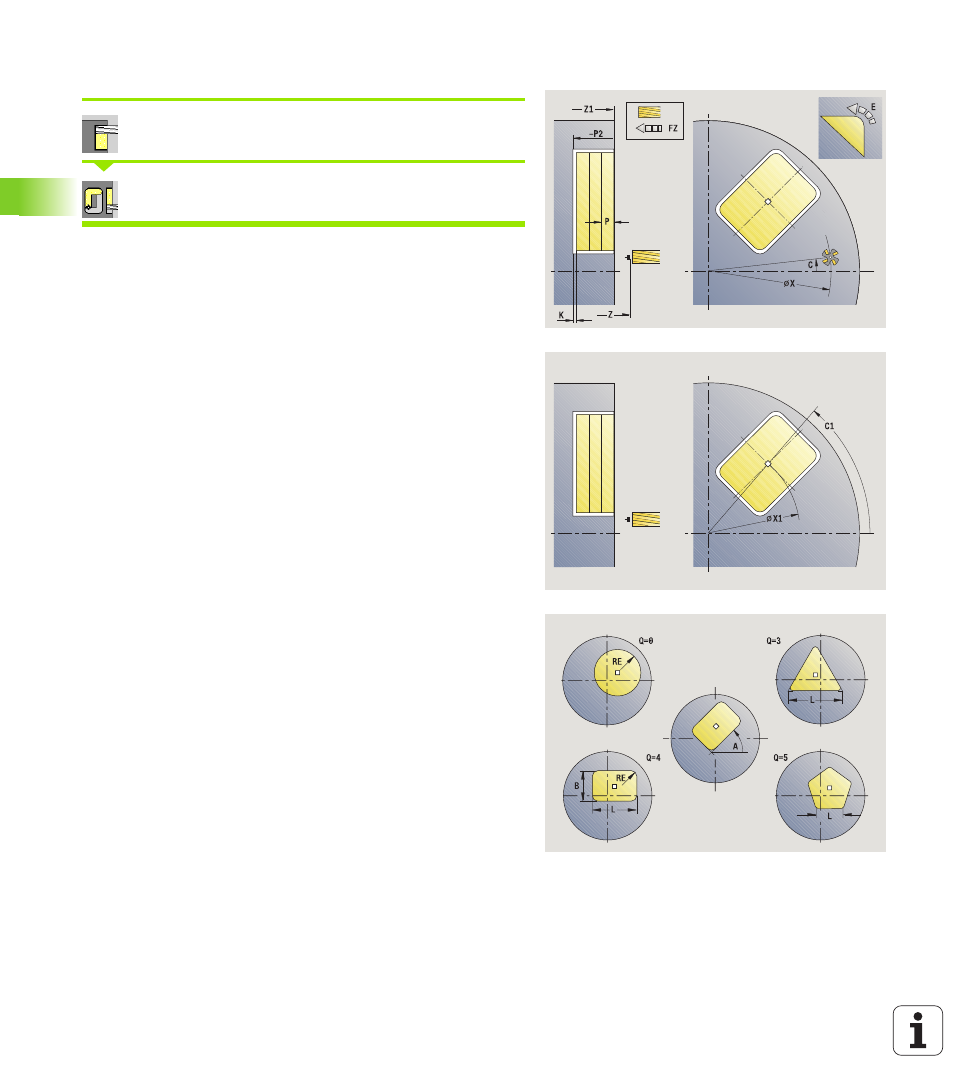

Abhängig von den Parametern fräst der Zyklus eine der folgenden
Konturen bzw. schruppt/schlichtet eine Tasche auf der Stirnfläche:
 Rechteck (Q=4, L<>B)
 Quadrat (Q=4, L=B)
 Kreis (Q=0, RE>0, L und B: keine Eingabe)
 Dreieck oder Vieleck (Q=3 oder Q>4, L<>0)
Zyklusparameter (erstes Eingabefenster)
X, Z
Startpunkt
C Spindelwinkel (C-Achsposition) – (default: aktueller
Spindelwinkel)
X1 Durchmesser Figurmittelpunkt
C1 Winkel Figurmittelpunkt (default: Spindelwinkel C)
Q Anzahl Kanten (default: 0)
 Q=0: Kreis
 Q=4: Rechteck, Quadrat
 Q=3: Dreieck
 Q>4: Vieleck
L Kantenlänge
 Rechteck: Rechtecklänge
 Quadrat, Vieleck: Kantenlänge
 Vieleck: L<0 Innenkreisdurchmesser
 Kreis: keine Eingabe
B Rechteckbreite
 Rechteck: Rechteckbreite
 Quadrat: L=B
 Vieleck, Kreis: keine Eingabe
RE Verrundungsradius (default: 0)
 Rechteck, Quadrat, Vieleck: Verrundungsradius
 Kreis: Radius des Kreises
A Winkel zur X-Achse (default: 0)
 Rechteck, Quadrat, Vieleck: Lage der Figur
 Kreis: keine Eingabe
Z1 Fräsoberkante (default: Startpunkt Z)
P2 Frästiefe
G14 Werkzeugwechselpunkt (siehe Seite 128)
