384 ICP-Programmierung
5.5 ICP
-K
ont
ur
en änder

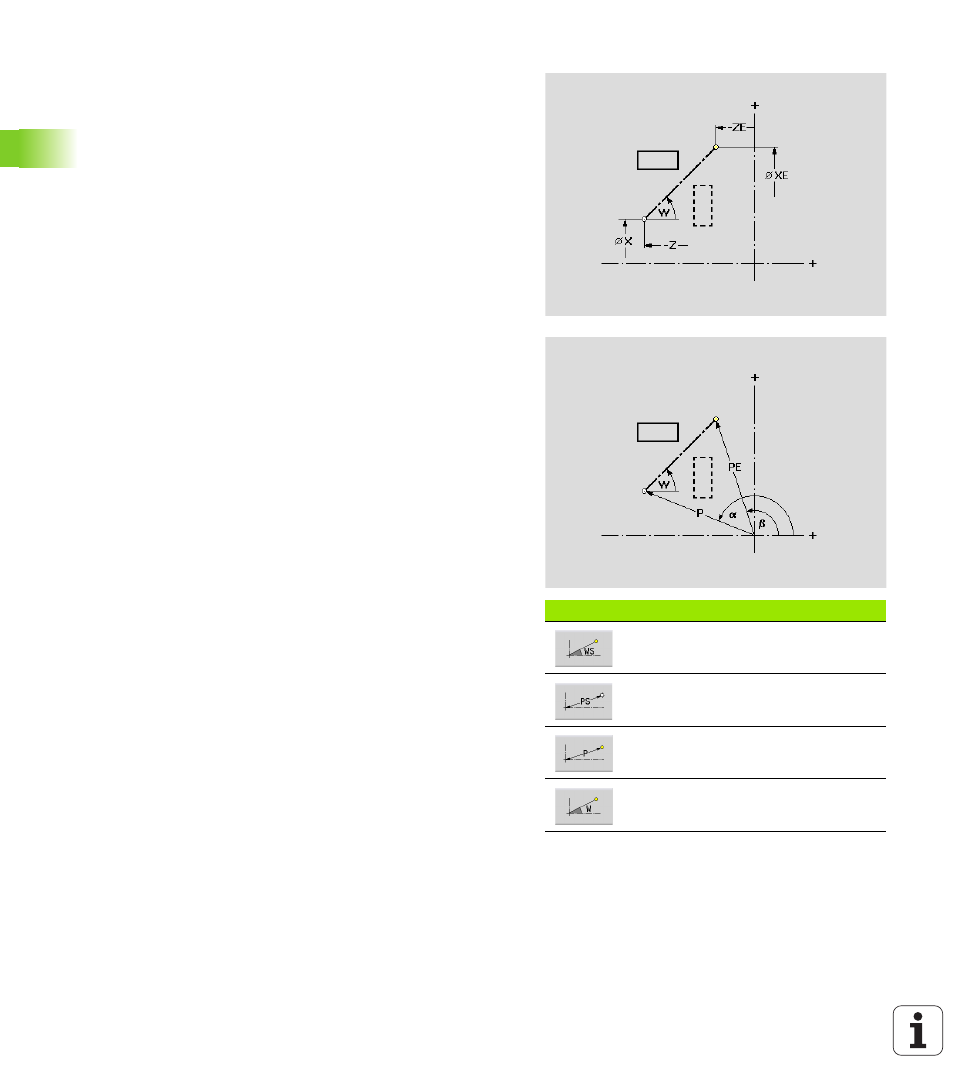

n Transformationen – Spiegeln
Diese Funktion spiegelt die Kontur. Sie definieren die Lage der
Spiegelachse durch den Start- und Endpunkt bzw. durch den
Startpunkt und den Winkel.
Softkeys für polare Vermaßung
Polare Bemaßung des Startpunkts:
Winkel
Polare Bemaßung des Startpunkts:
Radius
Polare Bemaßung des Endpunkts:
Winkel
Polare Bemaßung des Endpunkts:
Radius
Parameter
XS
Startpunkt in kartesischen Koordinaten
ZS Startpunkt in kartesischen Koordinaten
X Endpunkt in kartesischen Koordinaten
Z Endpunkt in kartesischen Koordinaten
A Drehwinkel
WS Startpunkt in polaren Koordinaten
PS Startpunkt in polaren Koordinaten
W Endpunkt in polaren Koordinaten
P Endpunkt in polaren Koordinaten
H Original (nur bei C-Achskonturen):
 1: Kopieren: Originalkontur bleibt erhalten
 0: Löschen: Originalkontur wird gelöscht
ID Konturname (nur bei C-Achskonturen)
