HEIDENHAIN MANUALplus 620 453
5.15 K
o
nt
ur
en der YZ-Ebene

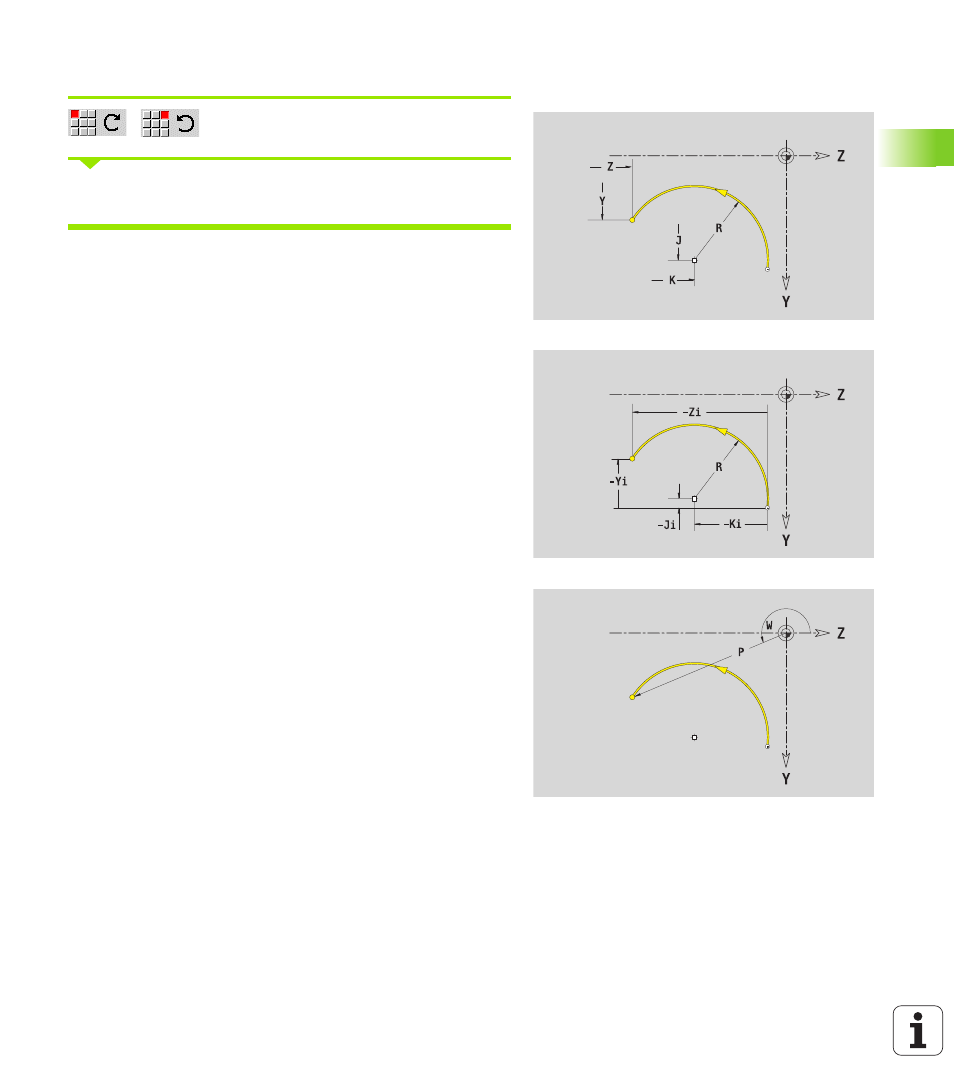

Kreisbogen YZ-Ebene
Drehrichtung des Kreisbogens wählen
Bogen vermaßen und den Übergang zum nächsten Konturelement
festlegen.
ICP generiert in smart.Turn ein G182 bzw. G183.
Parameter
Y, Z
Zielpunkt (Endpunkt des Kreisbogens)
Yi, Zi Zielpunkt inkremental (Abstand Startpunkt – Zielpunkt)
P Zielpunkt polar (Radiusmaß)
Pi Zielpunkt polar, inkremental (Abstand Startpunkt –
Zielpunkt)
W Zielpunkt polar – Winkel
Wi Zielpunkt polar, inkremental – Winkel (bezogen auf den
Startpunkt)
J, K Mittelpunkt Kreisbogen
Ji, Ki Mittelpunkt Kreisbogen inkremental (Abstand Startpunkt –
Mittelpunkt in X, Z)
PM Mittelpunkt Kreisbogen polar
PMi Mittelpunkt Kreisbogen polar, inkremental (Abstand
Startpunkt – Mittelpunkt)
WM Mittelpunkt Kreisbogen polar – Winkel
WMi Mittelpunkt Kreisbogen polar, inkremental – Winkel
(bezogen auf den Startpunkt)
R Radius
ANs Tangentenwinkel im Startpunkt
ANe Tangentenwinkel im Zielpunkt
ANp Winkel zum vorherigen Element
ANn Winkel zum Nachfolgeelement
F: siehe Bearbeitungsattribute Seite 361
