514 Werkzeug- und Technologie-Datenbank
7.
3 W
e
rk
z
e
ugdat
e
n Winkelfräswerkzeuge
Neues Werkzeug wählen
Sonderwerkzeuge wählen
Sonderfräswerkzeuge wählen
Winkelfräser wählen

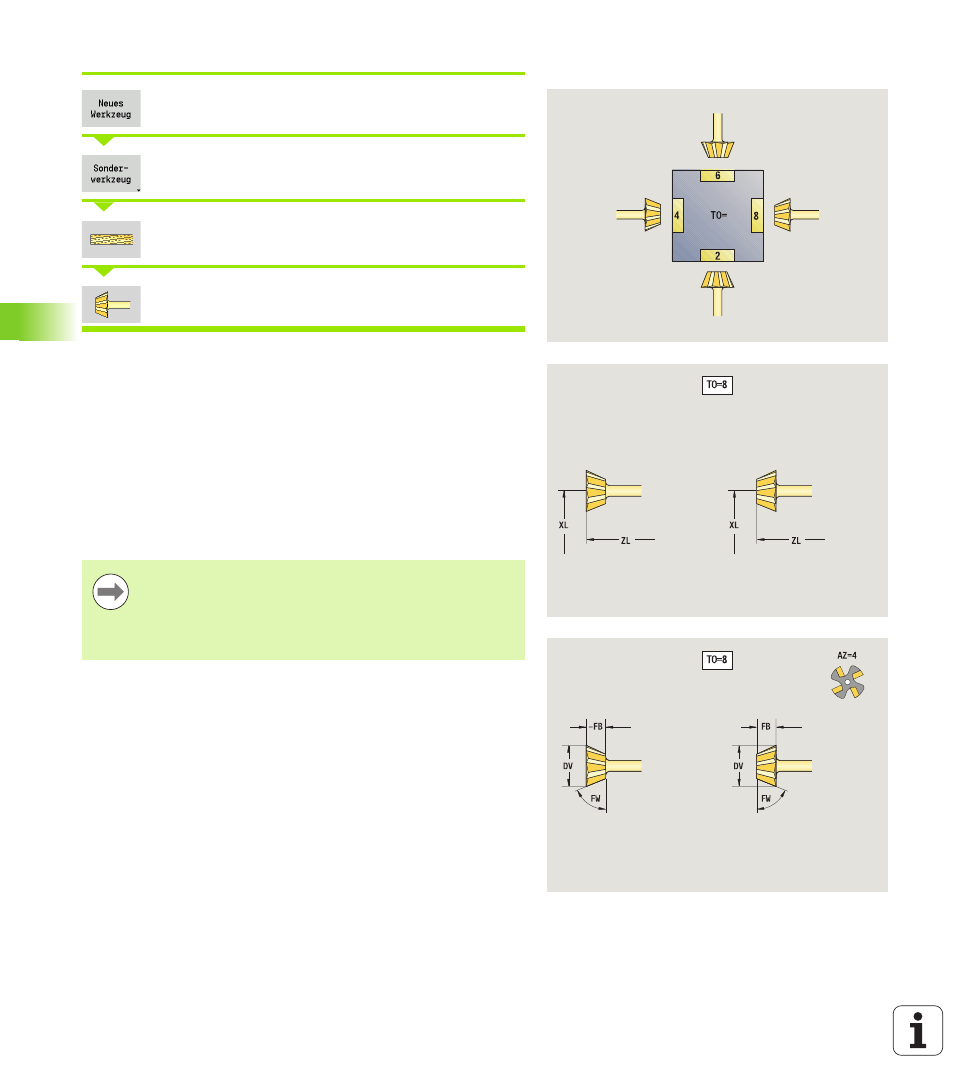

Die Hilfebilder erläutern die Vermaßung der Werkzeuge.
Spezielle Parameter für Winkelfräswerkzeuge
DV
(großer) Fräserdurchmesser
AZ Anzahl der Zähne
FB Fräserbreite
 FB<0: großer Fräserdurchmesser vorne
 FB>0: großer Fräserdurchmesser hinten
FW Fräserwinkel
DD Korrektur Fräserdurchmesser
weitere Werkzeugparameter: siehe Seite 499
 Beim Fräsen mit „konstanter Schnittgeschwindigkeit“
wird anhand des Fräserdurchmessers (DV) die
Spindeldrehzahl errechnet.
 Der Parameter Anzahl Zähne (AZ) wird bei G193
Vorschub pro Zahn
ausgewertet.
