94 Betriebsart Maschine
3.5 Masc
hine einr
ic
ht
en

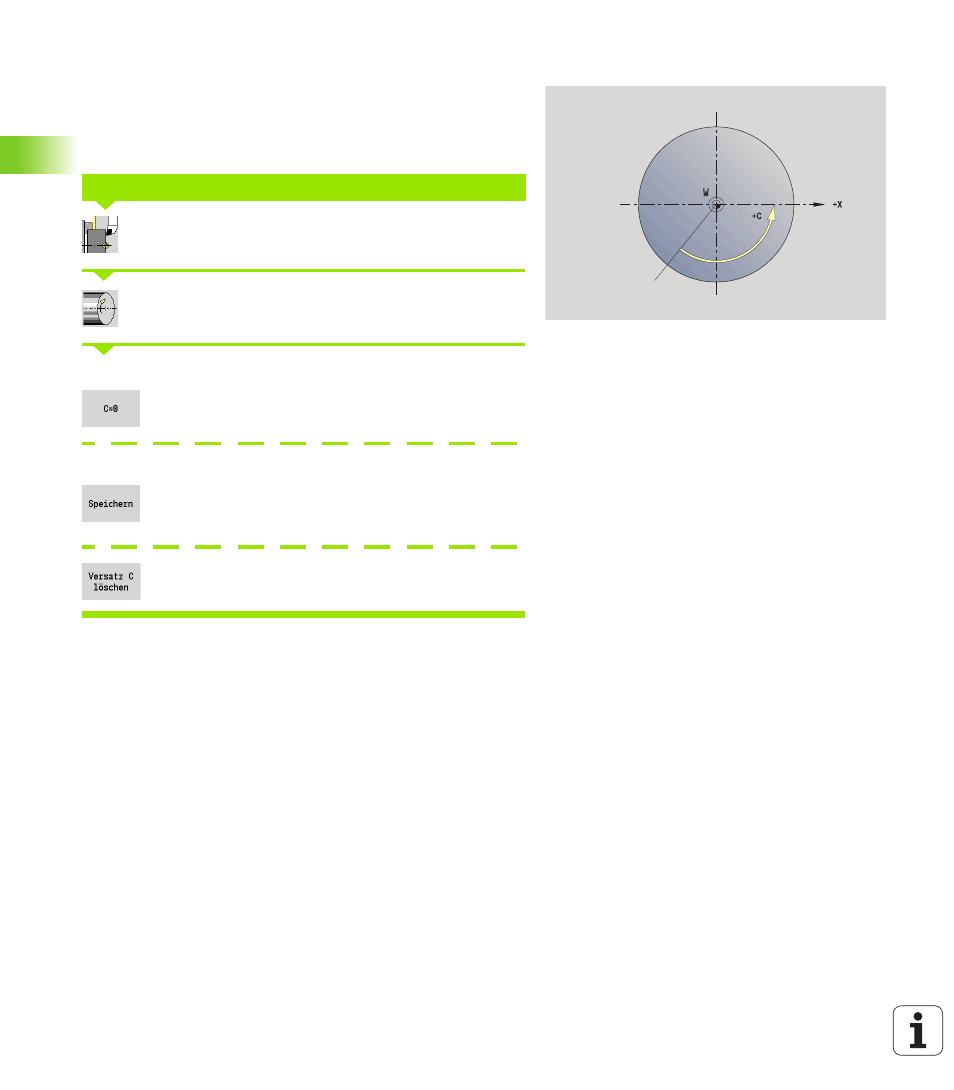

C-Achswerte setzen
Mit der Funktion „C-Achswert setzen“ können Sie eine
Nullpunktverschiebung für die Werkstück-Spindel definieren:
 CN: Positionswert der Werkstückspindel (Anzeige)
 C: Nullpunktverschiebung C-Achse
Einrichten wählen
C-Achswerte setzen wählen
C-Achse positionieren
Position als C-Achs-Nullpunkt definieren
„Nullpunkt-Verschiebung C-Achse“ eingeben
Eingabe übernehmen – die MANUALplus errechnet
den C-Achs-Nullpunkt
Nullpunkt-Verschiebung C-Achse löschen
Erweiterte Formularansicht bei Maschinen mit Gegenspindel
Falls Ihre Maschine mit einer Gegenspindel ausgerüstet ist, wird der
Parameter CA angezeigt. Mit dem Parameter CA wählen Sie aus, für
welche Werkstückspindel (Haupt- oder Gegenspindel) die Eingaben
der Funktion „C-Achswert setzen“ wirken.
In dem Parameter CV wird der aktive Winkelversatz angezeigt. Ein
Winkelversatz wird mit G905 aktiviert, um die Stellung von Haupt- und
Gegenspindel aufeinander abzustimmen. Dies kann erforderlich sein,
wenn beide Spindeln für eine Teileübergabe synchronisiert werden
müssen. Mit dem Softkey „Versatz CV löschen“ können Sie einen
aktiven Winkelversatz zurücksetzen.
Zusätzliche Parameter bei Maschinen mit Gegenspindel:
 CV: Anzeige aktiver Winkelversatz
 CA: Auswahl der C-Achse (Haupt- oder Gegenspindel)
C-ACHS-NULLPUNKT FESTLEGEN
