HEIDENHAIN MANUALplus 620
407
5.1
0
K
ont
ur
element
e
Mant
elfläc
he

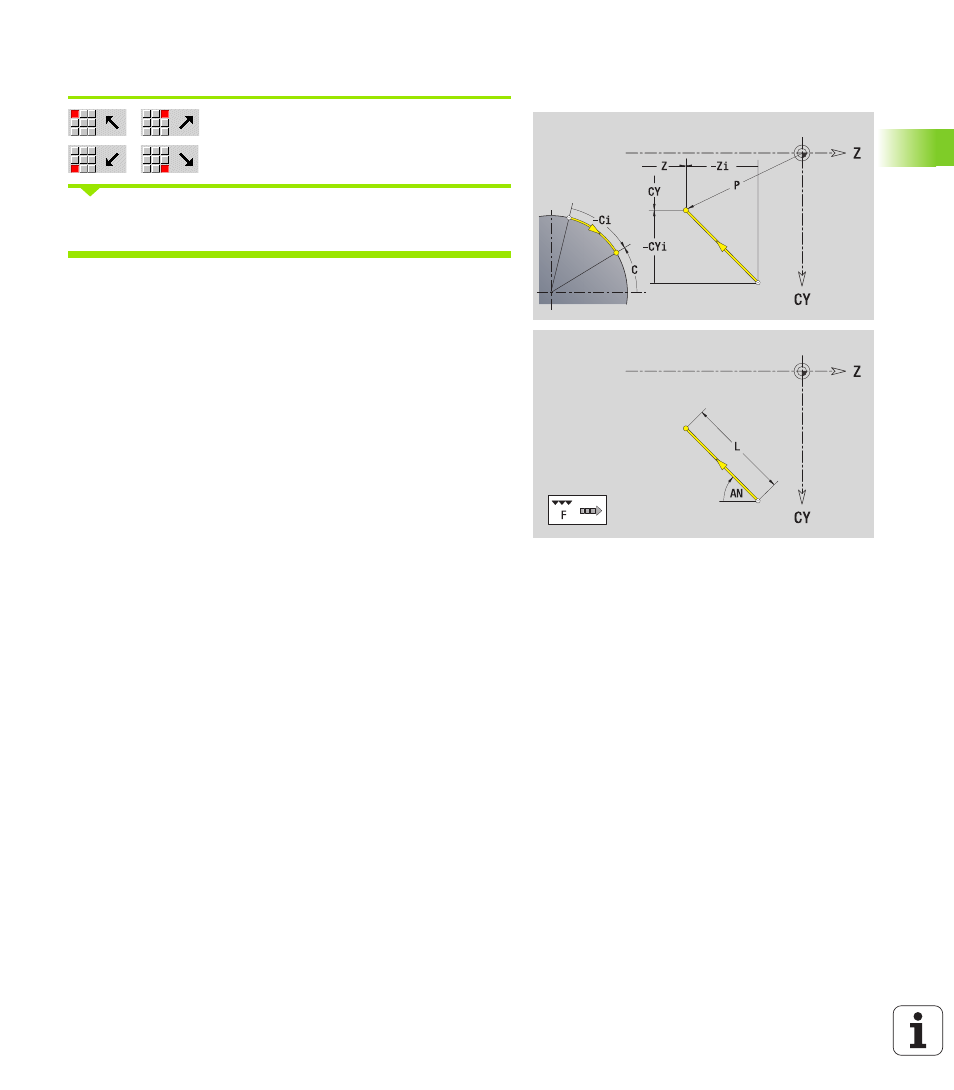

Linie im Winkel Mantelfläche
Richtung der Linie
Linie vermaßen und den Übergang zum nächsten Konturelement
festlegen.
ICP generiert in smart.Turn ein G111.
Parameter
Z
Zielpunkt
Zi
Zielpunkt inkremental
CY
Zielpunkt als Streckenmaß (Bezug: Durchmesser XS)
CYi
Zielpunkt inkremental als Streckenmaß (Bezug:
Durchmesser XS)
P
Zielpunkt als polarer Radius
C
Zielpunkt polar – Winkel
Ci
Zielpunkt inkremental, polar – Winkel
AN
Winkel zur Z-Achse (Winkelrichtung siehe Hilfebild)
ANn
Winkel zum Nachfolgeelement
ANp
Winkel zum vorherigen Element
L
Länge der Linie
