352 Zyklen-Programmierung
4.9 Bohr
- und F
räsmust
er

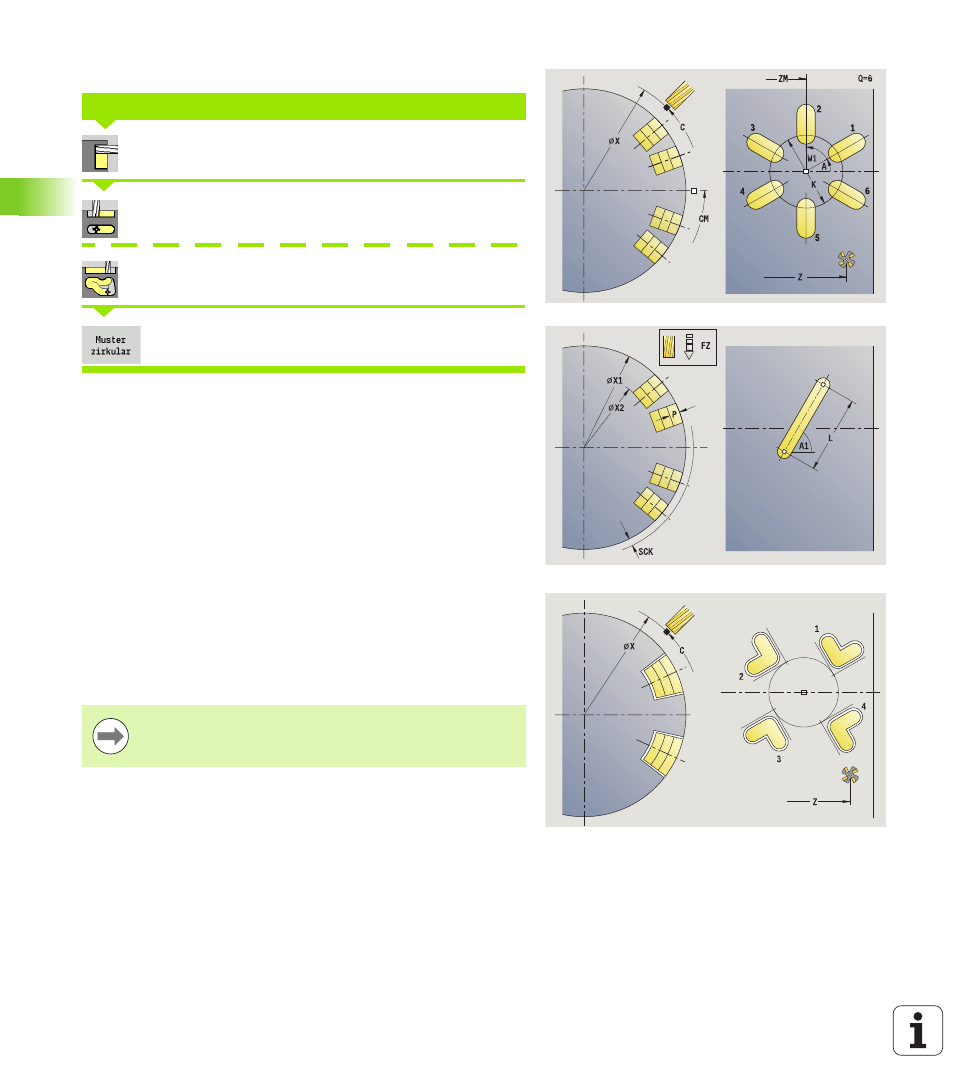

Zirkulares Fräsmuster radial
Fräsen wählen
Nut radial wählen
Kontur radial ICP wählen
Softkey Muster radial zuschalten
Muster zirkular wird bei Fräszyklen zugeschaltet, um Fräsmuster mit
gleichmäßigen Abständen auf einem Kreis oder Kreisbogen auf der
Mantelfläche zu erstellen.
Zusätzlich werden die Parameter zur Erstellung der Fräsbearbeitung
angefordert (siehe Zyklenbeschreibung).
ZIRKULARES FRÄSMUSTER RADIAL
Zyklusparameter
X, Z
Startpunkt
C Spindelwinkel (C-Achsposition) – (default: aktueller
Spindelwinkel)
Q Anzahl der Nuten
ZM, CM Mittelpunkt Muster: Position, Winkel
K Musterdurchmesser
A
Winkel 1. Nut (default: 0°)
Wi Winkelinkrement (Musterabstand) – (default:
Fräsbearbeitungen werden in gleichen Abständen auf
einem Kreis angeordnet)
Der Startpunkt einer als Muster anzuordnenden ICP-
Kontur muss auf der positiven XK-Achse liegen.
