ICP-Programmierung
5.8 K
ont
ur
element
e
Dr
ehk
ont
ur

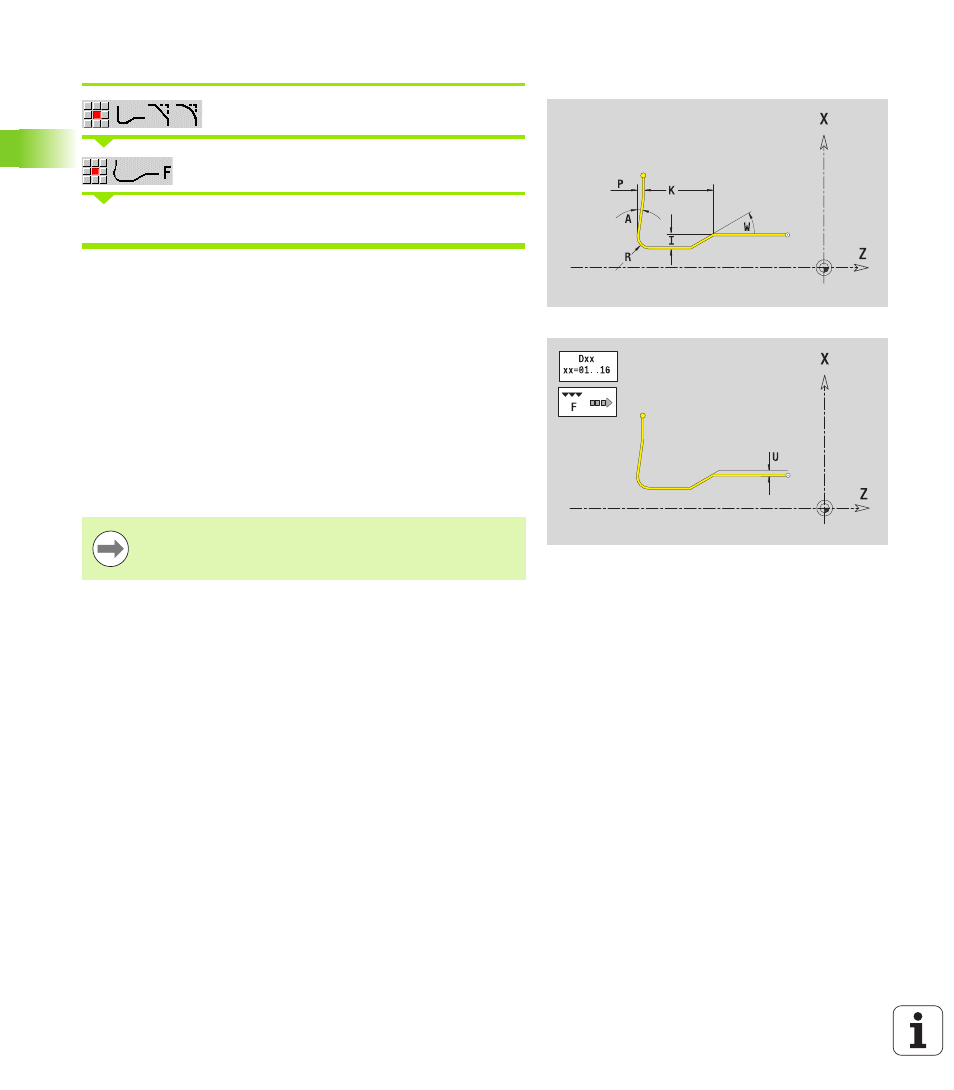

Freistich DIN 509 F
Formelemente wählen
Freistich DIN 509 F wählen
Freistichparameter eingeben
ICP generiert in smart.Turn ein G25.
Parameter, die Sie nicht eingeben, ermittelt die MANUALplus anhand
des Durchmessers aus der Normtabelle (siehe “DIN 509 F –
Freistichparameter” auf Seite 585).
Parameter
I
Freistichtiefe (Radiusmaß) (default: Normtabelle)
K
Freistichlänge (default: Normtabelle)
R
Freistichradius (default: Normtabelle)
W
Freistichwinkel (default: Normtabelle)
P
Plantiefe (default: Normtabelle)
A
Planwinkel (default: Normtabelle)
U, F, D, FP: siehe Bearbeitungsattribute Seite 361
Freistiche können nur zwischen zwei Linearelementen
programmiert werden. Eines der beiden Linearelemente
muss parallel zur X-Achse verlaufen.
