HEIDENHAIN MANUALplus 620 197
4.4 Abspanzyklen
Schruppen (Auskammern) unter Verwendung des Zyklus mit
Eintauchen
Das verwendete Werkzeug kann nicht in dem Winkel von 15°
eintauchen. Aus diesem Grund wird der zu zerspanende Bereich in
zwei Schritten bearbeitet.
1. Schritt:

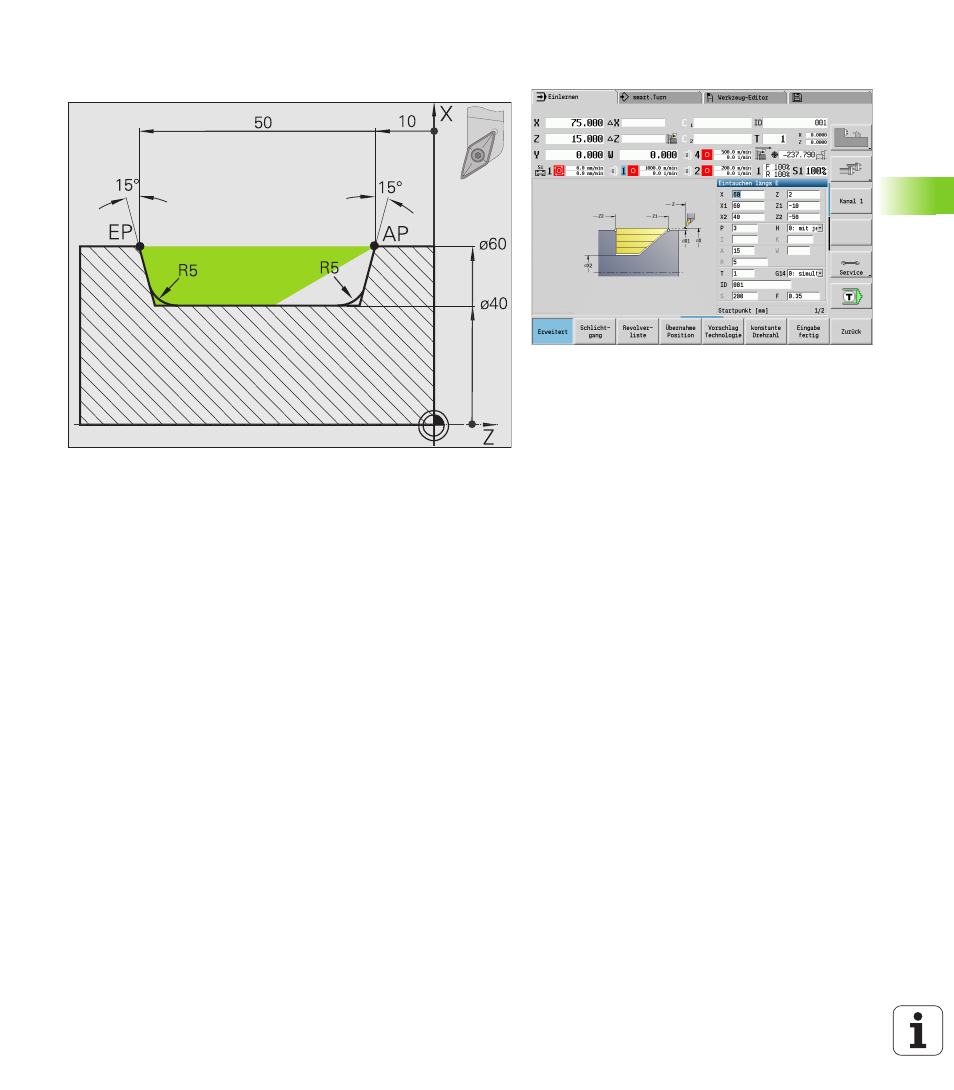

Der markierte Bereich von AP (Anfangspunkt Kontur) bis EP (Endpunkt
Kontur) wird mit dem Zyklus Eintauchen längs Erweitert unter
Berücksichtigung der Aufmaße geschruppt.
Der Anfangswinkel A wird, wie in der Zeichnung vermaßt, mit 15°
vorgegeben. Die MANUALplus errechnet aufgrund der Werkzeug-
Parameter den maximal möglichen Eintauchwinkel. Das
„Restmaterial“ bleibt stehen und wird im 2. Schritt zerspant.
Der „erweiterte Modus“ wird verwendet, um die Rundungen im
Konturtal zu fertigen.
Beachten Sie die Parameter Anfangspunkt Kontur X1, Z1 und
Endpunkt Kontur X2, Z2
. Sie sind maßgebend für die Zerspanungs-
und Zustellrichtung – hier Außenbearbeitung und Zustellung „in
Richtung – X“.
Werkzeugdaten
 Drehwerkzeug (für Außenbearbeitung)
 WO = 1 – Werkzeugorientierung
 A = 93° – Einstellwinkel
 B = 55° – Spitzenwinkel
