ICP-Programmierung
5.8 K
ont
ur
element
e
Dr
ehk
ont
ur

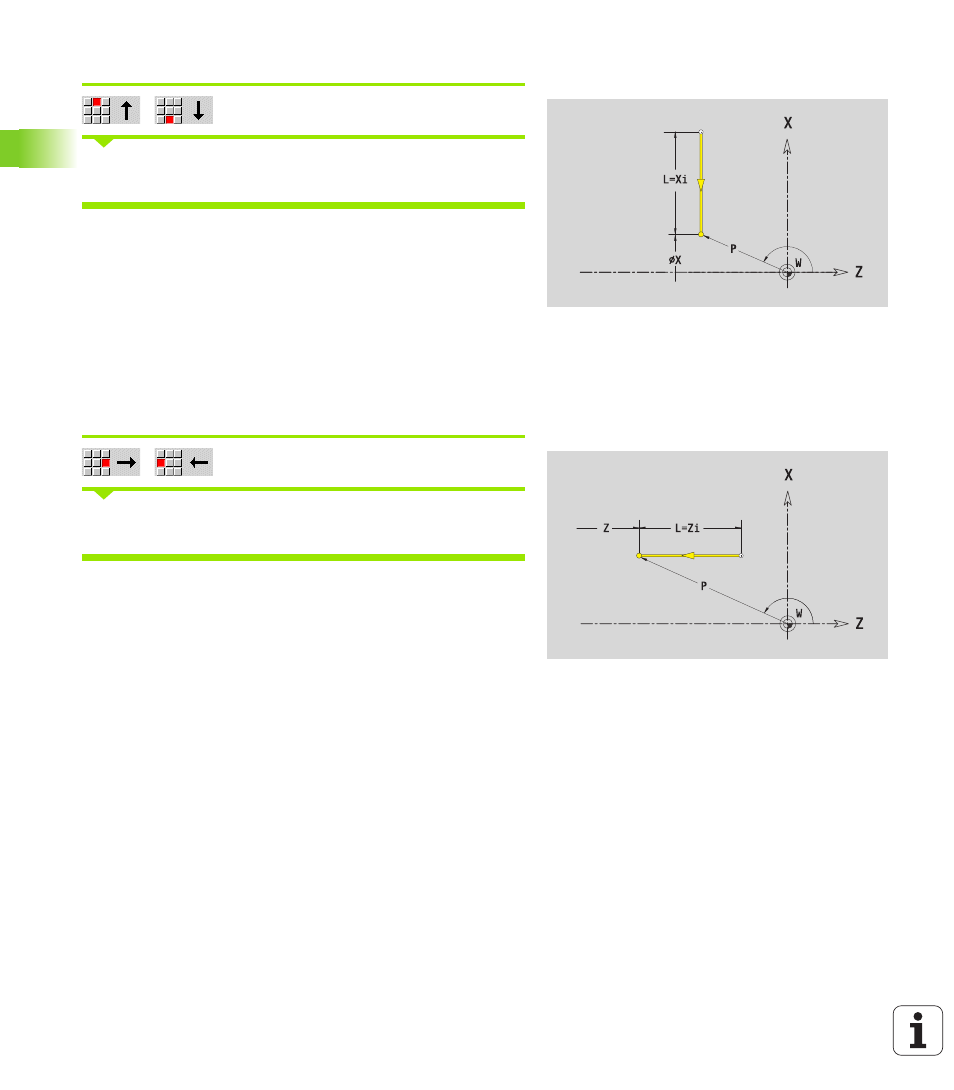

Vertikale Linien
Richtung der Linie wählen
Linie vermaßen und den Übergang zum nächsten Konturelement
festlegen.
ICP generiert in smart.Turn ein G1.
Horizontale Linien
Richtung der Linie wählen
Linie vermaßen und den Übergang zum nächsten Konturelement
festlegen.
ICP generiert in smart.Turn ein G1.
Parameter
X
Zielpunkt
Xi
Zielpunkt inkremental (Abstand Startpunkt – Zielpunkt)
W
Zielpunkt polar (Winkel)
P
Zielpunkt polar (Radiusmaß)
L
Länge der Linie
U, F, D, FP, IC, KC, HC: siehe Bearbeitungsattribute Seite 361
Parameter
Z
Zielpunkt
Zi
Zielpunkt inkremental (Abstand Startpunkt – Zielpunkt)
W
Zielpunkt polar (Winkel)
P
Zielpunkt polar (Radiusmaß)
L
Länge der Linie
U, F, D, FP, IC, KC, HC: siehe Bearbeitungsattribute Seite 361
