HEIDENHAIN MANUALplus 620 245
4.5 St
ec
hzyklen

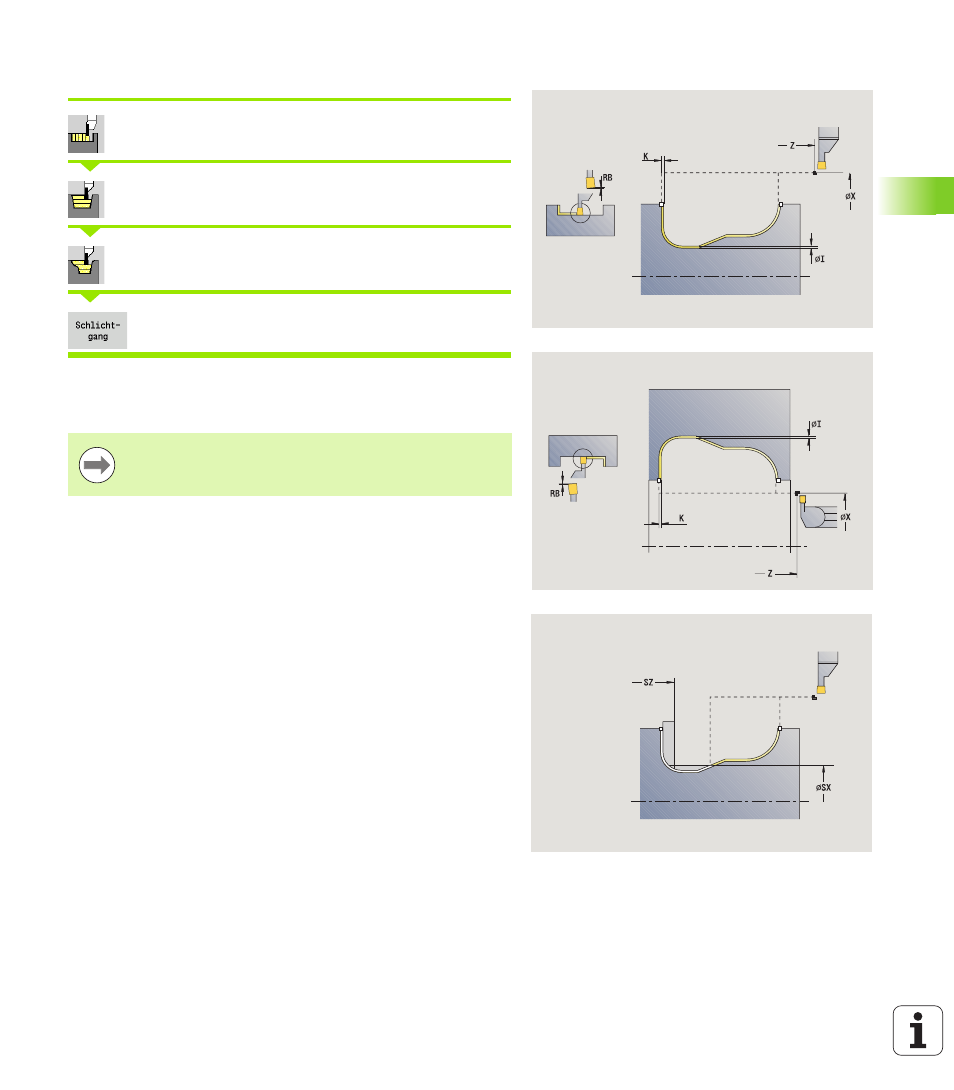

ICP-Stechdrehen radial Schlichten
Stechzyklen wählen
Stechdrehen wählen
Stechdrehen radial ICP wählen
Softkey Schlichtgang zuschalten
Der Zyklus schlichtet den in der ICP-Kontur beschriebenen
Konturabschnitt (siehe auch “Stechdrehen” auf Seite 225). Das
Werkzeug fährt am Ende des Zyklus auf den Startpunkt zurück.
Die Rohteilaufmaße I, K definieren das Material, das
beim Schlichtzyklus zerspant wird. Geben Sie deshalb die
Aufmaße beim Stechdrehen-Schlichten an.
Zyklusparameter
X, Z
Startpunkt
FK ICP-Fertigteil: Name der zu bearbeitenden Kontur
RB Drehtiefenkorrektur
I, K Aufmaß X, Z
SX, SZ Schnittbegrenzungen (siehe Seite 128)
G14 Werkzeugwechselpunkt (siehe Seite 128)
A Anfangswinkel definiert den Bearbeitungsbereich am
Kontur-Anfangspunkt
W Endwinkel definiert den Bearbeitungsbereich am Kontur-
Endpunkt
T Revolverplatz-Nummer
ID Werkzeug-ID-Nummer
S Drehzahl/Schnittgeschwindigkeit
F Umdrehungsvorschub
G47 Sicherheitsabstand (siehe Seite 128)
MT M nach T: M-Funktion, die nach dem Werkzeugaufruf T
ausgeführt wird.
