270 Zyklen-Programmierung
4.6 Gewinde- und F
reistic
hzyklen

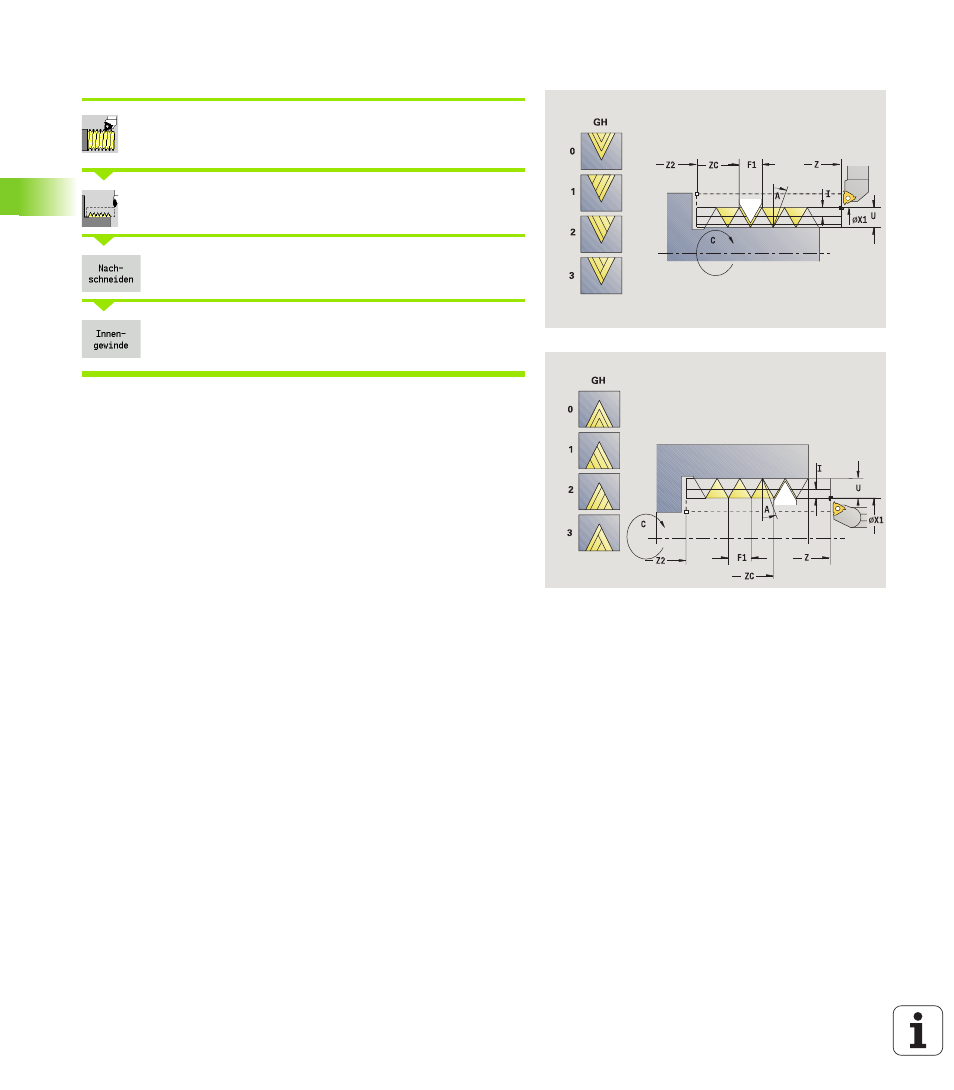

Gewinde nachschneiden (längs)
Gewindeschneiden wählen
Gewindezyklus wählen
Softkey Nachschneiden zuschalten
 Ein: Innengewinde
 Aus: Außengewinde
Dieser optionale Zyklus schneidet ein eingängiges Gewinde nach. Da
das Werkstück bereits ausgespannt war, muss die MANUALplus die
exakte Lage des Gewindes kennen. Dazu stellen Sie die
Schneidenspitze des Gewindewerkzeugs mittig in einen
Gewindegang und übernehmen diese Positionen in die Parameter
gemessener Winkel
und gemessene Position (Softkey Übernahme
Position ). Der Zyklus errechnet aus diesen Werten den Spindelwinkel
am Startpunkt.
Diese Funktion steht nur im manuellen Betrieb zur Verfügung.
Zyklusparameter
X1
Startpunkt Gewinde
Z2 Endpunkt Gewinde
F1 Gewindesteigung (= Vorschub)
U Gewindetiefe – keine Eingabe:
 Außengewinde: U=0.6134*F1
 Innengewinde: U=–0.5413*F1
I Maximale Zustellung
 I<U: erster Schnitt mit „I“ – jeder weitere Schnitt:
Reduzierung der Schnitttiefe
 I=U: ein Schnitt
 keine Eingabe: wird aus U und F1 berechnet
C Gemessener Winkel
ZC Gemessene Position
A Zustellwinkel (Bereich: –60° < A < 60°; default: 30°)
 A<0: Zustellung von linker Flanke
 A>0: Zustellung von rechter Flanke
R Restschnitttiefe – nur bei GV=4 (default: 1/100 mm)
