Bohrung Stirnfläche
Die Funktion definiert eine Einzelbohrung, die folgende Elemente
enthalten kann:
Zentrierung
Kernbohrung
Senkung
Gewinde
Das Bezugsmaß ZR können Sie mit der Funktion „Referenzebene
wählen“ ermitteln (siehe Seite 411).
ICP generiert:
die Abschnittskennung STIRN mit dem Parameter Bezugsmaß. Bei
geschachtelten Konturen generiert ICP nur eine
Abschnittskennung.
ein G308 mit den Parametern Konturname und Bohrtiefe (–1*BT).
ein G300 mit den Parametern der Bohrung.
ein G309.

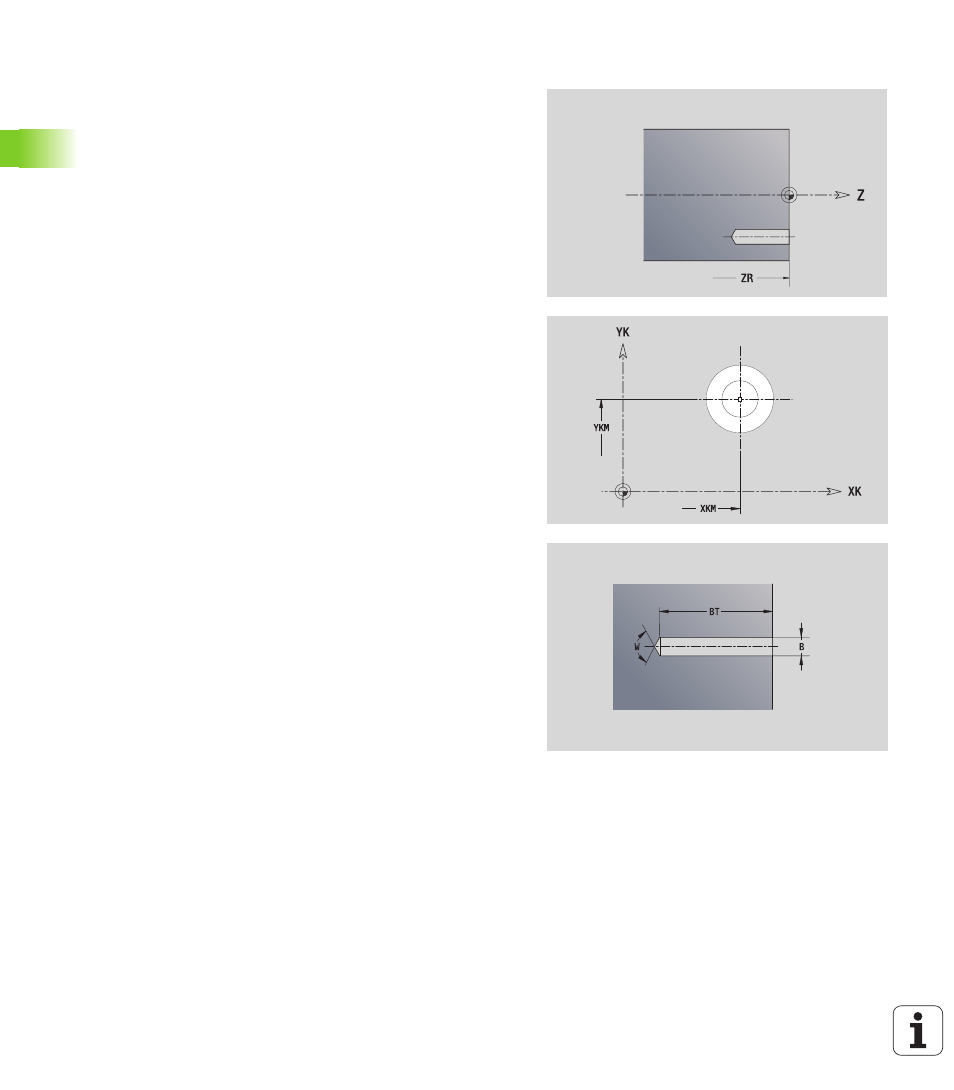

Referenzdaten der Bohrung
ID
Konturname
ZR
Bezugsmaß
Parameter der Bohrung
XKM, YKM Mittelpunkt Bohrung (kartesische Koordinaten)
Zentrierung
O
Durchmesser
Bohrung
B
Durchmesser
BT
Tiefe (ohne Vorzeichen)
W
Winkel
Senkung
R
Durchmesser
U
Tiefe
E
Senkwinkel
Gewinde
GD
Durchmesser
GT
Tiefe
K
Auslauflänge
F
Gewindesteigung
GA
Gangart (Rechts-/Linksgewinde)
0: Rechtsgewinde
1: Linksgewinde
