128 Zyklen-Programmierung
4.1 Mit Zyklen arbeit
en
In vielen Zyklen verwendete Adressen
Sicherheitsabstand G47
Sicherheitsabstände werden für An- und Abfahrwege verwendet.
Wenn der Zyklus einen Sicherheitsabstand berücksichtigt, finden Sie
im Dialog die Adresse "G47". Vorschlagswert: siehe
(Sicherheitsabstand G47) Seite 527
Sicherheitsabstände SCI und SCK
Die Sicherheitsabstände SCI und SCK werden für An- und
Abfahrwege bei Bohr- und Fräszyklen berücksichtigt.
 SCI = Sicherheitsabstand in der Bearbeitungsebene
 SCK = Sicherheitsabstand in Zustellrichtung
Vorschlagswert: siehe (Sicherheitsabstand G147) Seite 527

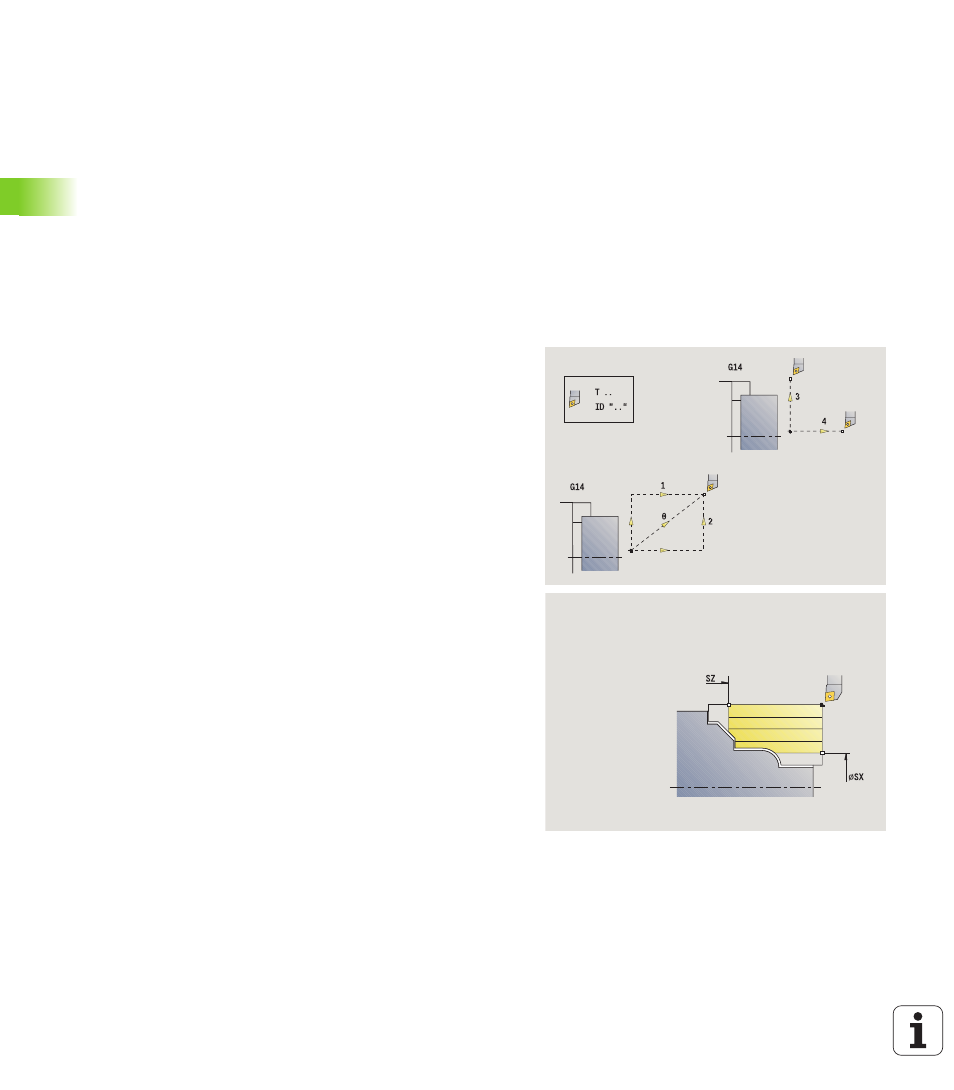

Werkzeugwechselpunkt G14
Mit der Adresse "G14" programmieren Sie am Ende des Zyklus eine
Positionierung des Schlittens auf die gespeicherte
Werkzeugwechselposition (siehe “Werkzeugwechselpunkt setzen”
auf Seite 93). Das Anfahren des Werkzeugwechselpunktes
beeinflussen Sie wie folgt:
 Keine Achse (Werkzeugwechselpunkt nicht anfahren)
 0: simultan (default)
 1: erst X, dann Z
 2: erst Z, dann X
 3: nur X
 4: nur Z
Schnittbegrenzungen SX, SZ
Mit den Adressen SX und SZ schränken Sie den zu bearbeitenden
Konturbereich in X- und Z-Richtung ein. Von der Werkzeugposition bei
Beginn des Zyklus aus gesehen, wird die zu bearbeitende Kontur an
diesen Positionen abgeschnitten.
Additive Korrektur Dxx
Mit der Adresse Dxx aktivieren Sie für den gesamten Zyklusablauf
eine additive Korrektur. xx steht für die Korrekturnummern 1-16. Die
additive Korrektur wird am Zyklusende wieder abgeschaltet.
