Gewindefräsen axial
Bohren
wählen
Gewindefräsen axial
wählen
Der Zyklus fräst ein Gewinde in eine bestehende Bohrung.
Verwenden Sie Gewindefräswerkzeuge für diesen Zyklus.
Achtung Kollisionsgefahr !
Beachten Sie den Durchmesser der Bohrung und den
Fräserdurchmesser, wenn Sie den Einfahrradius R
programmieren.

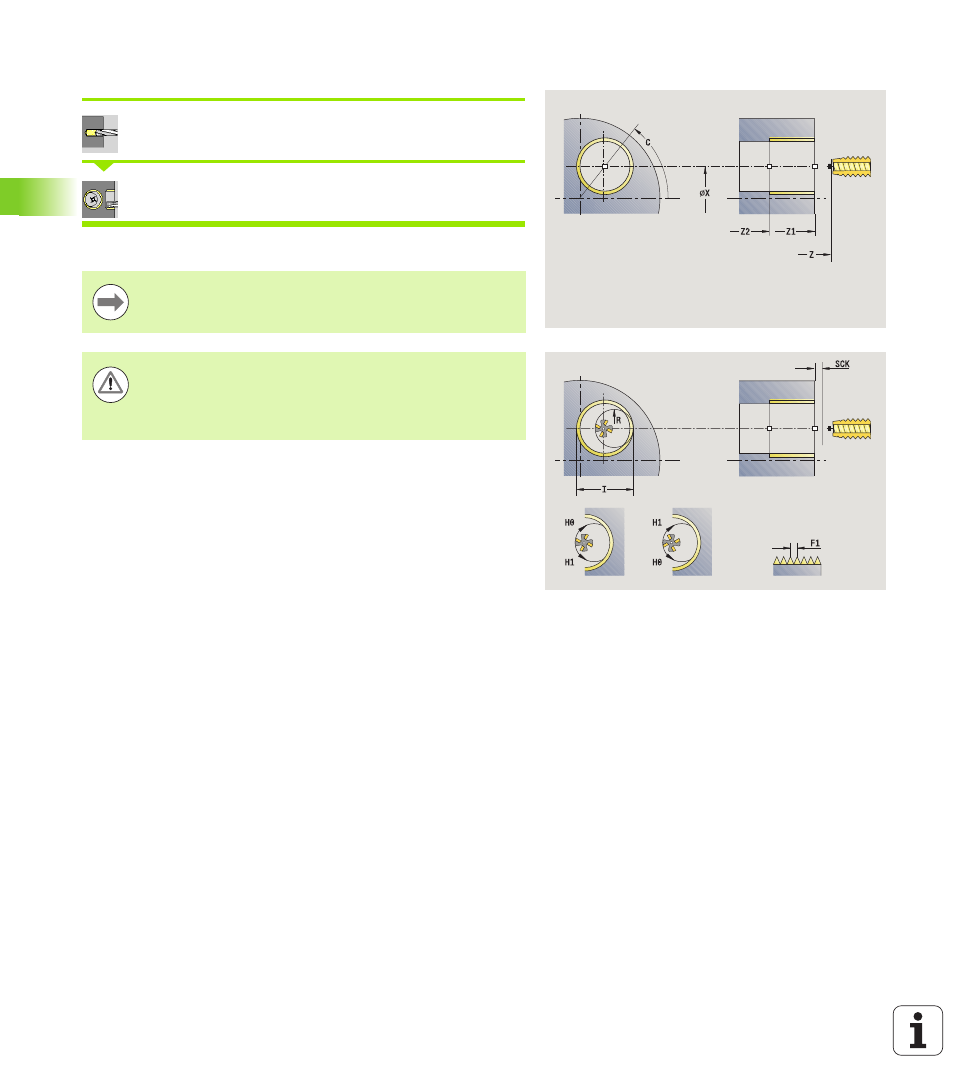

Zyklusparameter
X, Z
Startpunkt
C
Spindelwinkel (C-Achsposition) – (default: aktueller
Spindelwinkel)
Z1
Startpunkt Gewinde (default: Bohrung ab „Z“)
Z2
Endpunkt Gewinde
F1
Gewindesteigung (= Vorschub)
J
Gewinderichtung
0: rechts
1: links
I
Gewindedurchmesser
R
Einfahrradius (default: (I – Fräserdurchmesser)/2)
H
Fräslaufrichtung
0: Gegenlauf
1: Gleichlauf
V
Fräsmethode
0: das Gewinde wird mit einer 360° Schraubenline
gefräst
1: das Gewinde wird mit mehreren Helixbahnen gefräst
(einschneidiges Werkzueg)
SCK
Sicherheitsabstand (siehe Seite 128)
