172 Zyklen-Programmierung
4.4 Abspanzyklen
Bearbeitungsart für Technologiedatenbankzugriff: Schlichten
Zyklusausführung
1 fährt in Planrichtung vom Startpunkt zum Anfangspunkt X1, Z1
2 schlichtet den definierten Konturabschnitt
3 fährt achsparallel zum Startpunkt zurück
4 fährt entsprechend der G14-Einstellung den
Werkzeugwechselpunkt an

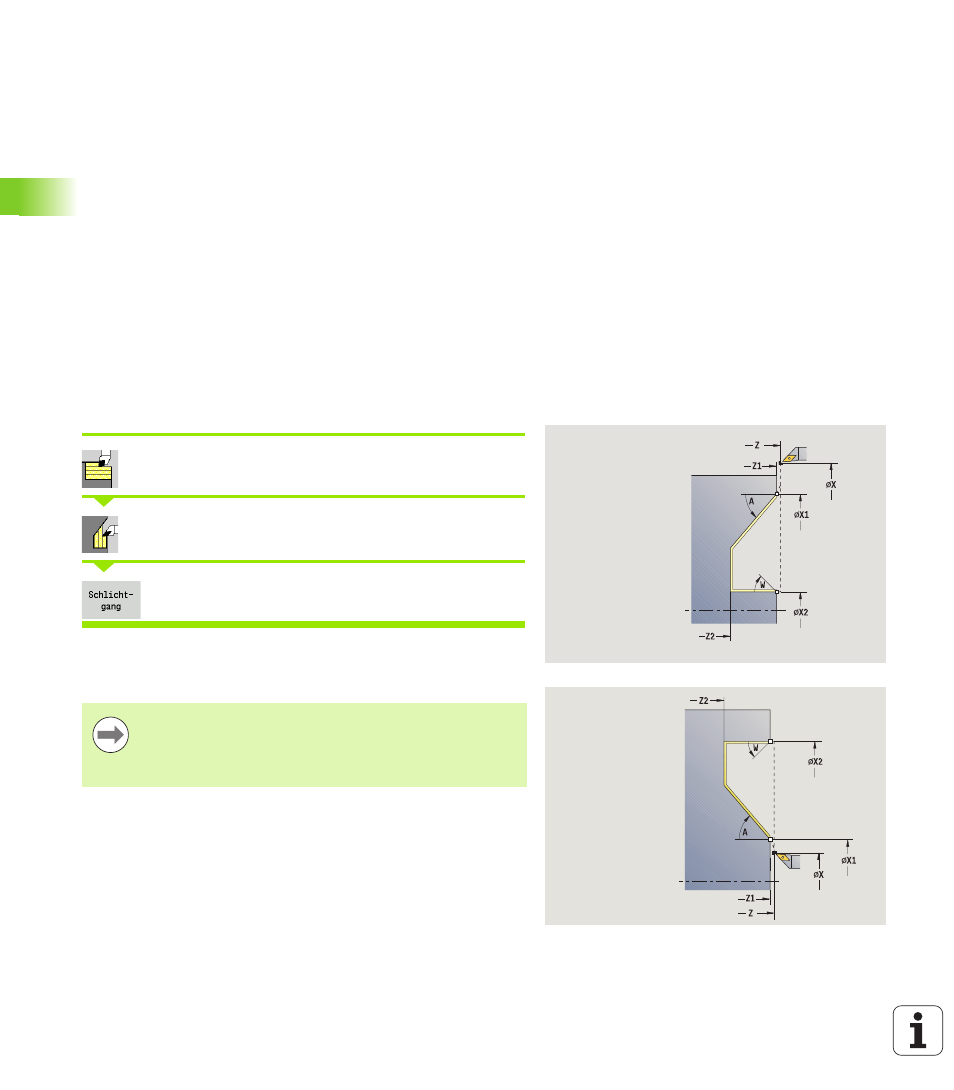

Zerspanen, Eintauchen Schlichten plan
Abspanzyklen längs/plan wählen
Eintauchen plan wählen
Softkey Schlichtgang zuschalten
Der Zyklus schlichtet den Konturabschnitt von Anfangspunkt Kontur
bis Endpunkt Kontur. Das Werkzeug fährt am Ende des Zyklus auf den
Startpunkt zurück.
MFS M am Anfang: M-Funktion, die am Anfang des
Bearbeitungsschrittes ausgeführt wird.
MFE M am Ende: M-Funktion, die am Ende des
Bearbeitungsschrittes ausgeführt wird.
WP Anzeige mit welcher Werkstückspindel der Zyklus
abgearbeitet wird (maschinenabhängig)
 Hauptantrieb
 Gegenspindel für die Rückseitenbearbeitung
 Das Werkzeug taucht mit dem maximal möglichen
Winkel ein, das Restmaterial bleibt stehen.
 Je steiler das Werkzeug eintaucht, desto größer ist die
Vorschubreduzierung (maximal 50%).
Zyklusparameter
X, Z
Startpunkt
X1, Z1 Anfangspunkt Kontur
X2, Z2 Endpunkt Kontur
A Eintauchwinkel (Bereich: 0° <= A < 90°; default: 0°)
W Endwinkel – Schräge am Konturende
(Bereich: 0° <= W < 90°)
G47 Sicherheitsabstand (siehe Seite 128)
G14 Werkzeugwechselpunkt (siehe Seite 128)
