HEIDENHAIN MANUALplus 620 375
5.4 ICP
-K
ont
ur
en erst
ellen

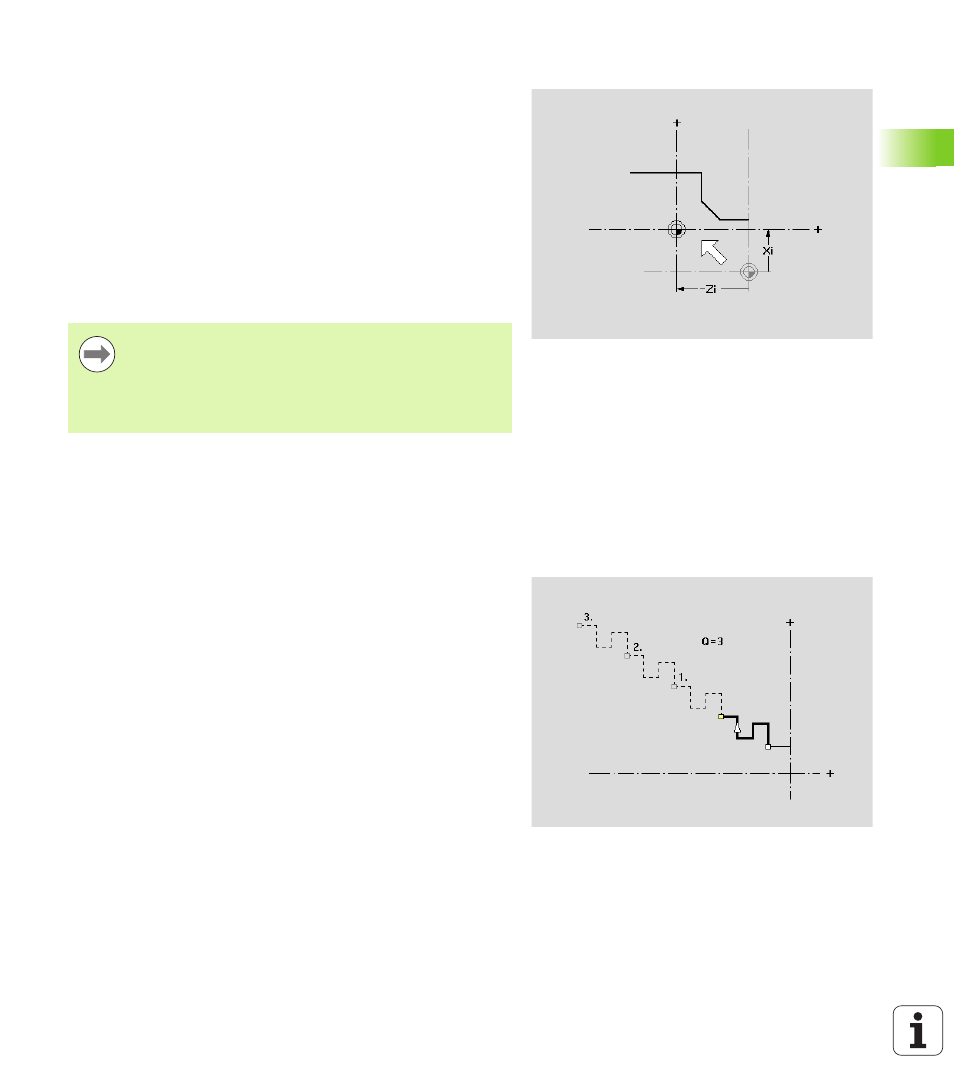

Nullpunkt verschieben
Mit dieser Funktion können Sie eine komplette Drehkontur
verschieben.
Nullpunkt-Verschiebung aktivieren:
 „Nullpunkt > Verschieben“ im Fertigteilmenü wählen
 Konturverschiebung eingeben, um die bisher definierte Kontur zu
verschieben
 Softkey Speichern drücken
Nullpunkt-Verschiebung deaktivieren:
 „Nullpunkt > rücksetzen“ im Fertigteilmenü wählen, um den
Nullpunkt des Koordinatensystems auf die ursprüngliche Position
zurückzusetzen
Konturabschnitt linear duplizieren
Mit dieser Funktion definieren Sie einen Konturabschnitt und hängen
ihn an die bestehende Kontur an.
 „Duplizieren > Reihe linear“ im Fertigteilmenü wählen
 Mit Softkey Element vor oder Element zurück Konturelemente
wählen
 Softkey Auswählen drücken
 Anzahl der Wiederholungen eingeben
 Softkey Speichern drücken
Wenn Sie den ICP-Editor verlassen, können Sie die
Nullpunkt-Verschiebung nicht mehr rücksetzen. Die
Kontur wird beim Verlassen des ICP-Editors mit den
Werten der Nullpunkt-Verschiebung umgerechnet und
gespeichert. In diesem Fall können Sie den Nullpunkt
nochmals in entgegengesetzter Richtung verschieben.
Parameter
Xi
Zielpunkt – Betrag, um den der Nullpunkt verschoben wird
Zi Zielpunkt – Betrag, um den der Nullpunkt verschoben wird
Parameter
Q
Anzahl der Wiederholungen
