Gr
undelement
e
zur Konturbeschreibung

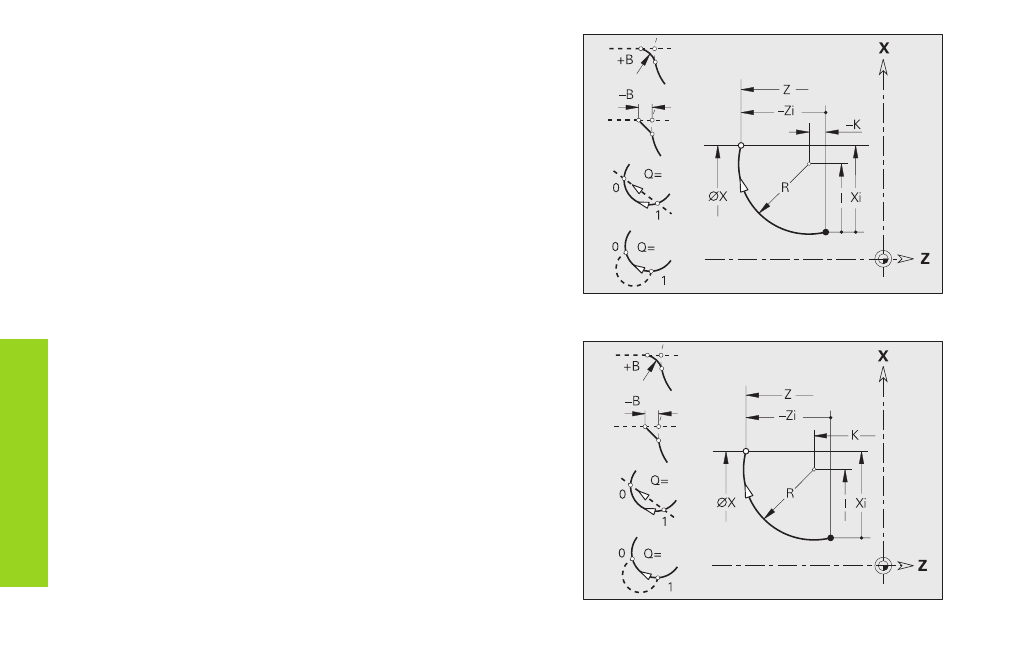

Beispiel: G2-Geo
Kreisbogen Drehkontur
G2/G3-Geo – inkrementale, G12/G13-Geo – absolute Mittelpunkt-
vermaßung
G2/G3 bzw. G12/G13 definiert einen Kreisbogen in einer Drehkontur.
Die Drehrichtung entnehmen Sie dem Hilfebild.
Parameter
X, Z:
Endpunkt (X Durchmessermaß)
R:
Radius
Q:
Schnittpunktauswahl – default: 0
■
Q=0: entfernter Schnittpunkt
■
Q=1: naher Schnittpunkt
B:
Fase/Verrundung am Ende des Kreisbogens
■
B keine Eingabe: tangentialer Übergang
■
B=0: nicht tangentialer Übergang
■
B>0: Radius der Rundung
■
B<0: Breite der Fase
E:
Sondervorschubfaktor (0 < E
1) – default: 1
(Sondervorschub = aktiver Vorschub * E)
bei G2/G3:
I:
Mittelpunkt inkremental (Abstand Startpunkt – Mittelpunkt als
Radiusmaß)
K:
Mittelpunkt inkremental (Abstand Startpunkt – Mittelpunkt)
bei G12/G13:
I:
Mittelpunkt absolut (Radiusmaß)
K:
Mittelpunkt absolut
Beispiel: G12-Geo
