Bohrung (zentrisch) G49-Geo

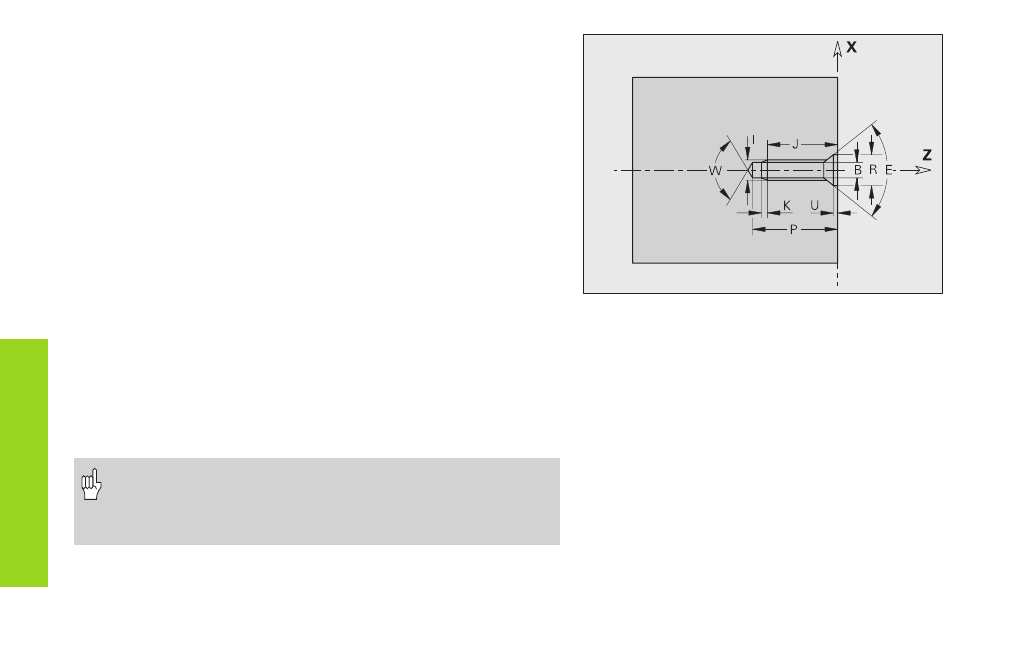

G49 definiert eine Einzelbohrung mit Senkung und Gewinde auf der
Drehmitte (Stirnseite oder Rückseite).
Parameter
Z:
Position Bohrungsanfang (Referenzpunkt)
B: Bohrungsdurchmesser
P: Bohrungstiefe (ohne Bohrspitze)
W: Spitzenwinkel – default: 180°
R: Senkdurchmesser
U: Senktiefe
E: Senkwinkel
I: Gewindedurchmesser
J: Gewindetiefe
K: Gewindeanschnitt (Auslauflänge)
F: Gewindesteigung
V: Links- oder Rechtsgewinde – default: 0
■ V=0: Rechtsgewinde
■ V=1: Linksgewinde
A: Winkel (Lage der Bohrung) – default: 0
■ A=0: Stirnseite
■ A=180: Rückseite
O: Zentrierdurchmesser
• G49 wird im Abschnitt „FERTIGTEIL“ programmiert (nicht im
Abschnitt „STIRN“ oder „RUECKSEITE“).
• Die mit G49 definierte Kontur wird mit G71...G74 bearbei-
tet.
F
o
rm
element
e
zur Konturbeschreibung
