30

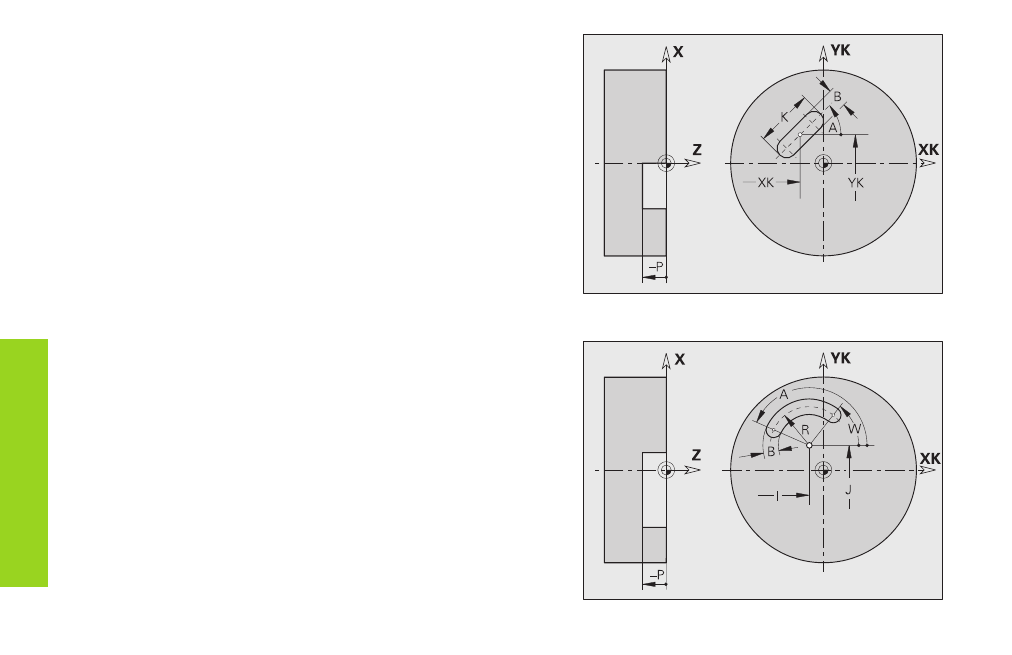

Lineare Nut Stirnseite G301-Geo
G301 definiert eine lineare Nut auf der Stirn-/Rückseite.
Parameter
XK,YK: Mittelpunkt der Nut
A:
Winkel Längsachse der Nut (Bezug: XK-Achse) – default: 0°
K: Nutlänge
B: Nutbreite
P: Tiefe/Höhe – keine Eingabe: „P“ aus G308
■ P<0: Tasche
■ P>0: Insel
Zirkulare Nut Stirnseite G302-/G303-Geo
G302/G303 definiert eine zirkulare Nut auf der Stirn-/Rückseite.
Parameter
I, J:
Krümmungsmittelpunkt der Nut
R: Krümmungsradius (Bezug: Mittelpunktbahn der Nut)
A: Winkel Anfangspunkt der Nut (Bezug: XK-Achse) – default: 0
W: Winkel Endpunkt der Nut (Bezug: XK-Achse)
B: Nutbreite
P: Tiefe/Höhe – keine Eingabe: „P“ aus G308
■ P<0: Tasche
■ P>0: Insel
Beispiel: G302-Geo
Figur
en Stir
n-/R
ü
c
kseit
enk
ont
ur
