91
Spannmittel auswählen G65
G65 zeigt die Spannmittel in der Simulationsgrafik an. G65 ist für jedes
Spannmittel separat zu programmieren. G65 H.. ohne X, Z löscht das
Spannmittel.
Spannmittel sind in der Datenbank beschrieben und werden in
SPANNMITTEL (H=1..3) definiert.
„Q“ legt die Spannstufe und die Spannart (außen oder innen) fest.
Parameter
H:
Spannmittelnummer (H=1..3: Referenz auf SPANNMITTEL)
X, Z: Anfangspunkt – Position des Spannmittel-Referenzpunktes (X
Durchmessermaß) – Bezug: Werkstück-Nullpunkt
D:
Spindelnummer (Bezug: Abschnitt „SPANNMITTEL")

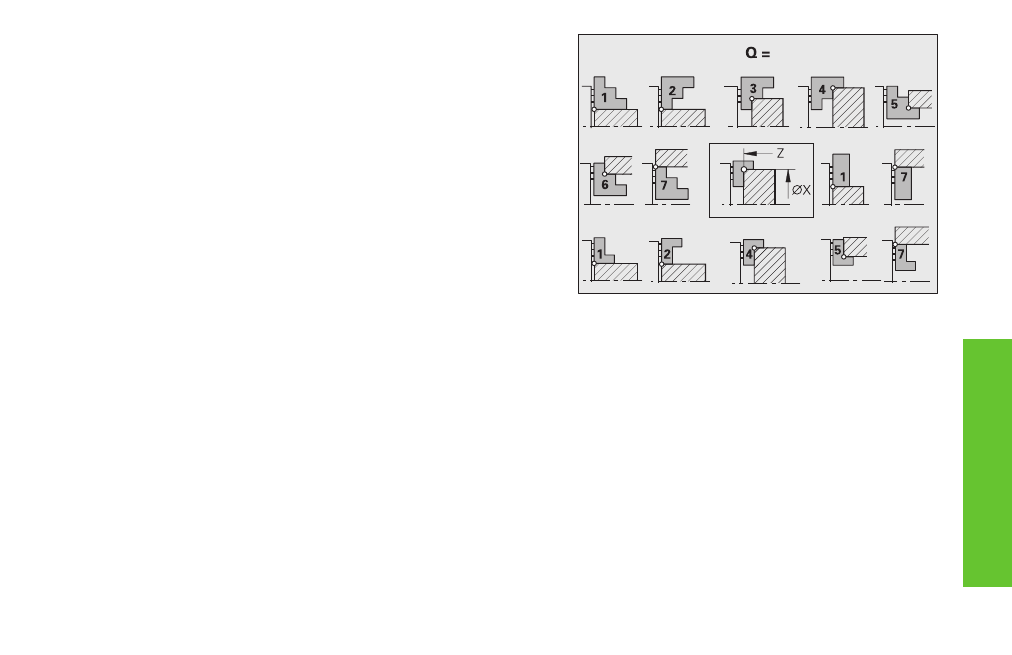

Q:
Spannform bei Spannbacken (H=2) – keine Eingabe: Q aus dem
Abschnitt „SPANNMITTEL"
Sonstig
e G-F
unktionen
Spindel mit Werkstück G98
Mit G98 definieren Sie die Spindel, in der das Werkstück eingespannt
ist.
Die Zuordnung des Werkstücks zur Spindel ist für Gewinde-, Bohr- und
Fräszyklen erforderlich, wenn das Werkstück nicht in der Hauptspindel
ist.
Parameter
Q:
Spindelnummer – default: 0 (Hauptspindel)
