Bohrzyklen

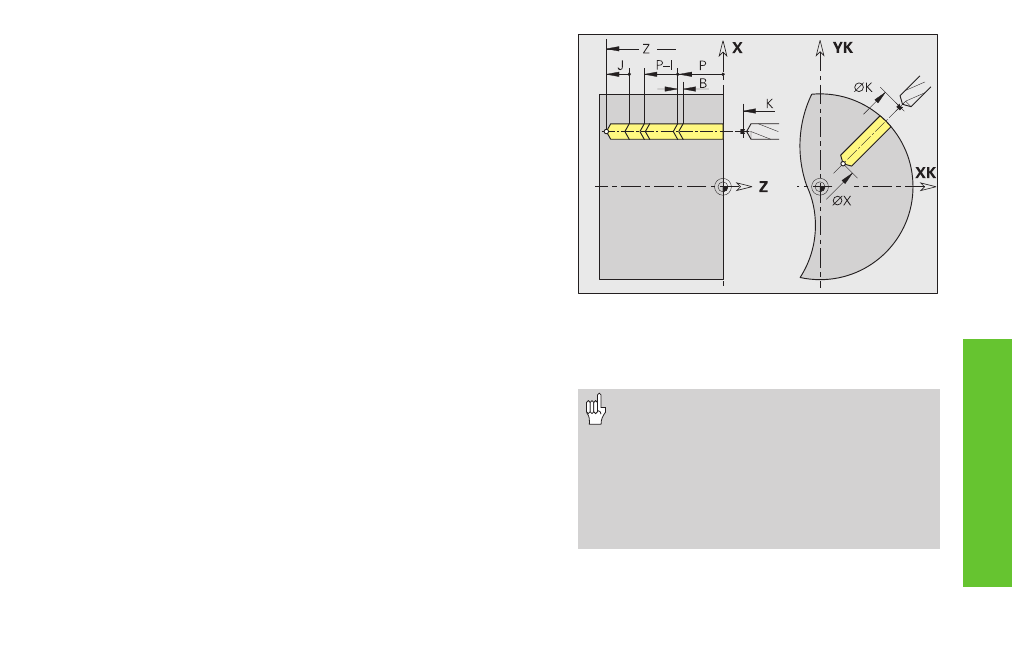

Tieflochbohren G74
G74 erstellt axiale und radiale Bohrungen mit feststehenden oder ange-
triebenen Werkzeugen. Die Bohrung wird in mehreren Stufen durchge-
führt.
Der Zyklus wird eingesetzt für :
■
Einzelbohrung ohne Konturbeschreibung
■
Bohrung mit Konturbeschreibung (Einzelbohrung oder Lochmuster)
Parameter
NS:
Satznummer Kontur der Bohrung (G49-, G300- oder G310-Geo) –
keine Eingabe: Einzelbohrung ohne Konturbeschreibung
X, Z: Lage, Länge – Endpunkt Bohrung bei axialen, radialen Bohrungen
(X Durchmessermaß)
P:
1. Bohrtiefe
I:
Reduzierwert – default: 0
B:
Rückzugsabstand – default: Rückzug auf „Anfangspunkt Boh-
rung“
J:
minimale Bohrtiefe – default: 1/10 von P
E:
Verweilzeit (zum Freischneiden am Bohrungsende) – default: 0
V:
Vorschubreduzierung (50%) – default: 0
■
V=0 oder 2: Vorschubreduzierung am Anfang
■
V=1 oder 3: Vorschubreduzierung am Anfang und am Ende
■
V=4: Vorschubreduzierung am Ende
■
V=5: keine Vorschubreduzierung
Ausnahme bei V=0 und V=1: keine Vorschubreduzierung beim
Anbohren bei Wendeplattenbohrer und Spiralbohrern mit 180°
Bohrwinkel
D:
Rückzuggeschwindigkeit und Zustellung innerhalb der Bohrung –
default: 0
■
D=0: Eilgang
■
D=1: Vorschub
K:
Rückzugsebene (bei radialen Bohrungen
Durchmessermaß) keine Eingabe: Werkzeug
verfährt auf Startposition bzw. Sicherheitsab-
stand
• Einzelbohrung ohne Konturbeschreibung:
„X oder Z“ alternativ programmieren.
• Bohrung mit Konturbeschreibung: „X, Z“
nicht programmieren.
• Lochmuster: „NS“ zeigt auf die Kontur der
Bohrung (nicht auf die Musterdefinition).
• Eine „Vorschubreduzierung am Ende“ er-
folgt nur bei der letzten Bohrstufe.
